Parafoudre BT de Type 1+2 Triphasé

DUT250VG-300/TNC
Code Produit 3588
DUT250VG-300/TNC
  • Parafoudre Triphasé de Type 1 + 2 + 3
  • Modes Commun et Différentiel
  • Compact
  • Monobloc
  • Iimp : 25 kA par pôle
  • Déconnexion interne et indicateur
  • Tenue optimisée aux TOV
  • Conforme NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contactez-nous
Le DUT250VG-300/G est un parafoudre compact triphasé + Neutre de Type 1+2+3 destiné à être raccordé à l'entrée de l'installation basse tension 230/400 V triphasé. Il assure une protection en mode commun et différentiel. Il est dimensionné pour un courant de choc Iimp de 25 kA (onde 10/350µs) par pôle. Sa technologie est basée sur l'association d'un éclateur à gaz spécifique et d'un bloc de varistance haute énergie, permettant un comportement optimisé : absence de courant de suite et Up réduit.
Sélectionner une autre référence :
Type de parafoudre
1+2+3
Réseau
 230/400 Vac Triphasé
Régime de neutre
 TNC
Tension nominale de ligne
 Un 230/400 Vac
Tension AC max. de fonctionnement
Uc 255 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 440 Vac tenue
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 40 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 100 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 25 kA
Courant de choc total
Tenue max totale en onde 10/350µs
Itotal 75 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 6 kV
Tenue surge IEEE C62.41.1
 20 kV
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R 156 kJ/ohm
Mode(s) de connexion
 L/PEN
Mode(s) de protection
 Mode Commun
Niveau de protection L/PE
@ In (8/20µs)
 Up L/PE 1.5 kV
Courant de court-circuit admissible
 Isccr 50 000 A
Technologie
 Technologie VG (MOV+GSG)
Configuration Parafoudre
 Triphasé
Raccordement au réseau
 Par vis : 6-35 mm² / par bus
Format
 Boîtier modulaire multipolaire
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Indicateur de fin de vie
 3 indicateurs mécaniques par pôle
Télésignalisation
 sans

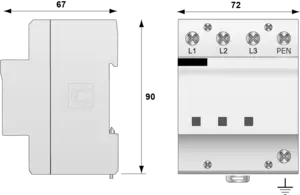

Dimensions
 Voir schéma
Poids
 0.61 kg
Conformité aux normes
 IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 Assemblage fusible : SFD1-25-30S / ou Fusible 315 A Type gG
