Protección coaxial DC-7 GHz

Part Number: 68504

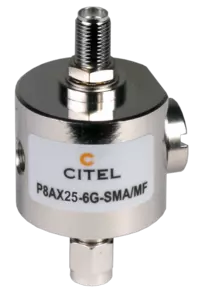

P8AX25-6G-SMA/MF
P8AX25-6G-SMA/MF
P8AX25-6G-SMA/MF
P8AX25-6G-SMA/MF
P8AX25-6G-SMA/MF
  • Protección coaxial RF
  • DC-7 GHz
  • 190 W
  • Conector : SMA
  • Baja perdida de inserción
  • Descargador de gas estraíble
  • Déjà pasar la DC
  • Bidireccional
La gama de protección RF P8AX-6G se base en el uso de un descargador de gas especifico y se destina a la protección de líneas coaxiales hasta 7 GHz. Disponible en varias potencias y diferentes conectores, estos DPS se adaptan a una instalación pasamuros.

Tensión DC máx. de operación
 Uc

200 Vdc
Gama de frecuencia
 f

DC-6 GHz
Perdida de inserción

< 0.3dB
Return loss

> 18 dB
Impedancia

50 ohms
VSWR - ROE

<1.3:1
Corriente máx. De línea @25°C
 IL

10 A
Corriente de func. Permanente
Corriente permanente a Uc
 Ic

Ninguna
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

15 kA
Corriente de descarga nominal
Prueba 8/20µs x 10 - categoria C2
 In

5 kA
Modo(s) de protección

Modo común
Nivel de protección
@ In (8/20µs)
 Up

< 2300 V
Corriente de choque
Prueba 10/350µs x 2 - categoría D1
Iimp

1 kA
Potencia máx.

190 W
Típico dejar pasar la energía
(50 ohms) entrada 4kV 1.2/50μs - 2kA 8/20μs

2.2 mJ
DC Pass

No
Resistencia de aislamiento
 IR

≥10 GOhms

Tecnología

Descargador de gas
Conexión à la red

Conector SMA Macho/Hembra
Montaje

Pasamuros
Material plástico

Latón/superficie : Cu Zn Sn
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP65
Uso exterior

Sí
Modo de fallo

Corto-circuito
Indicador de desconexión

Interrupción de transmisión
Módulo(s) enchufable

1 x BA HF
Dimensiones

Ver esquema
Contact

Bronce/Superficie Au-Ag

Conformidad con las normas

IEC 61643-21 / EN 61643-21 / UL497E
Normas ambientales

EU RoHS
Conformidad RoHs

Si
