Parafoudre BT de Type 1+2+3 Triphasé+N

DACN1-35VGS-40-440
Code Produit 29324022
DACN1-35VGS-40-440
  • Parafoudre de Type 1+2+3
  • Technologie VG
  • Monobloc
  • In : 35 kA
  • Iimp: 35 kA (onde 10/350µs)
  • Aucun courant de fuite
  • Télésignalisation
  • Tenue au TOV optimisée
  • Conforme NF EN 61643-11 et IEC 61643-11
Contactez-nous
La gamme DACN1-35VG se compose de parafoudres de Type 1+2+3, installés dans le tableau de distribution principal d'alimentation AC connecté au paratonnerre. Équipée de la technologie VG exclusive de CITEL, la gamme atteint un niveau de protection élevé, garantissant une efficacité de protection maximale, une absence de courants de suite et de fuite, une simplification d'utilisation (aucun parafoudre supplémentaire requis) et une durée de vie maximale.
Type de parafoudre
1+2+3
Tension AC max. de fonctionnement
Uc 440 Vac
Courant max. de ligne
@25°C
 IL 100 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT 580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT 770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe Aucun
Courant de suite
If Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In 35 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax 70 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp 35 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc 6 kV
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R 306 kJ/o
Niveau de protection
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
 Up 1.8 kV
Courant de court-circuit admissible
 Isccr 50 000 A
Technologie
 Technologie VG (MOV+GSG)
Configuration Parafoudre
 Triphasé + Neutre
Raccordement au réseau
 Par vis : 2.5-25 mm² (35 mm² rigide)
Format
 Boîtiers modulaires unipolaires assemblés
Enfichable
 Non
Montage
 Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier
 Thermoplastique UL94 V-0
Température de fonctionnement
 Tu -40/+85°C
Indice de protection
 IP20
Mise hors service de sécurité
 Déconnexion du réseau AC
Indicateur de fin de vie
 1 indicateur mécanique par pôle - Rouge/Vert
Télésignalisation
 Sortie sur contact inverseur
Câblage pour télésignalisation
 1.5 mm² max.
Tension/Courant max. pour télésignalisation
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions

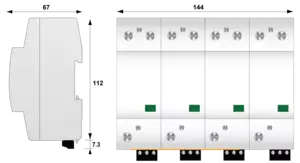

 Voir schéma - 8TE (EN43880)
Poids
 1.652 kg
Conformité aux normes
 NF EN 61643-11 / IEC 61643-11
Certification
Déconnecteur thermique
 Interne
Disjoncteur différentiel de l'installation (si existant)
 Type 'S' ou retardé
Fusible de déconnexion
 Fusible type gG - 315 A
