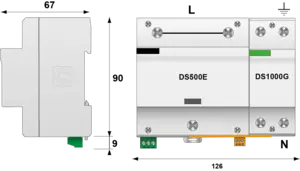

Protección BT de Tipo 1+2 Monofásica

DS502E-230/G
Código artículo 5022301
DS502E-230/G
  • Protección Multipolar de Tipo 1 + 2
  • Iimp total : 100 kA (onda 10/350µs)
  • Imax : 200 kA (onda 8/20µs)
  • Desconexión interna con indicador
  • Téléseñalización
  • Conforme a la EN 61643-11, IEC 61643-11, UL1449 ed.5

La gama proteccion contra las sobretensiones DS500E es Tipo 1 + 2, de muy alta potencia, están destinados a instalarse en la entrada de la instalación de bajo voltaje. Se utilizan para proteger redes monofásicas, trifásicas o trifásicas + neutrales en modo común o en modo común y diferencial. La tecnología 'Multi-Varistor' utilizada permite el mejor comportamiento posible para la red LV (sin corriente de seguimiento). La gama DS500E se instala en un riel DIN y tiene una doble conexión para el conductor activo, lo que permite una conexión optimizada a la red.


Tipo de protección
IEC

1+2

Red

230 V monofásica

Régimen de neutro

TT-TN

Tensión nominale de línea
Un

230 Vac

Tensión AC máx. de functionamiento
Uc

255 Vac

Corriente máx. De línea
si conexión en serie
IL

100 A

Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT

335 Vac soportado

Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT

440 Vac desconexión

Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
UT

1200 V/300A/200 ms soportado

Corriente de func. Permanente
Corriente permanente a Uc
Ic

Ninguna

Corriente serie
If

Ninguna

Corriente de descarga nominal
15 impulsos 8/20µs
In

50 kA

Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax

200 kA

Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
Iimp

50 kA

Corriente de rayo máximo total
1 impulso 10/350µs
Itotal

100 kA

Energía específica por polo
soportado max. 10/350 µs
W/R

156 kJ/ohm

Modo(s) de conexión

L/N y N/PE

Modo(s) de protección

Modo Común o Mode Diferenciado

Nivel de protección L/N
@ In (8/20µs)
Up L/N

1.8 kV

Nivel de protección N/PE
@ In (8/20µs)
Up N/PE

1.5 kV

Corriente de corto-circuito admisible
Isccr

50 000 A

Tecnología

MOV

Configuración protección

Monofásica

Conexión à la red

Por terminales de tornillos : 6-35 mm² / por bus

Formato

Cajas modular unipolar ensamblados

Montaje

Carril DIN simetrico 35 mm (EN 60715)

Material plástico

Termoplástico UL94 V-0

Temperatura de operación
Tu

-40/+85°C

Clase de protección

IP20

Modo de fallo

Desconexión de la red Baja Tensión

Indicador de desconexión

1 indicador mecánico por polo

Teleseñalización

Por contacto seco

Dimensiones

Ver esquema

Peso

1.02 kg

Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 ed.5

Certificación
Desconnectadores térmicos

Interno

Disyuntor diferencial de la instalación

Tipo 'S' o ryardado

Fusible de desconexión

Fusible type gG - 500 A
