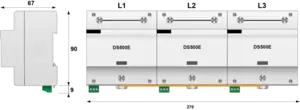

Protección BT de Tipo 1+2 Trifásica

DS503E-320
Código artículo 64023
  • Protección multipolar de tipo 1 + 2
  • Iimp total : 150 kA (onda 10/350µs)
  • Imax : 200 kA (onda 8/20µs)
  • Desconexión interna, Indicator de fallo
  • Teleseñalización
  • Conforme a la NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
La gama proteccion contra las sobretensiones DS500E es Tipo 1 + 2, de muy alta potencia, están destinados a instalarse en la entrada de la instalación de bajo voltaje. Se utilizan para proteger redes monofásicas, trifásicas o trifásicas + neutrales en modo común o en modo común y diferencial. La tecnología 'Multi-Varistor' utilizada permite el mejor comportamiento posible para la red LV (sin corriente de seguimiento). La gama DS500E se instala en un riel DIN y tiene una doble conexión para el conductor activo, lo que permite una conexión optimizada a la red.
Tipo de protección
1+2
Red
 230/400 V Trifásica
Régimen de neutro
 TNC
Tensión nominale de línea
 Un 230 Vac
Tensión AC máx. de functionamiento
Uc 320 Vac
Corriente máx. De línea
si conexión en serie
 IL 100 A
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 440 Vac desconexión
Corriente de func. Permanente
Corriente permanente a Uc
 Ic < 3 mA
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 50 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 200 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
 Iimp 50 kA
Corriente de rayo máximo total
1 impulso 10/350µs
Itotal 150 kA
Energía específica por polo
soportado max. 10/350 µs
 W/R 156 kJ/ohm
Modo(s) de conexión
 L/PE
Modo(s) de protección
 Modo común
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE 1.8 kV
Nivel de protección L/PE para 5 kA
@ 5 kA (8/20µs)
 Up-5kA 1.2 kV
Corriente de corto-circuito admisible
 Isccr 50 000 A
Tecnología
 MOV
Configuración protección
 Trifásica
Conexión à la red
 Por terminales de tornillos : 6-35 mm² / por bus
Formato
 Cajas modular unipolar ensamblados
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 1 indicador mecánico por polo
Teleseñalización
 Por contacto seco
Dimensiones
 Ver esquema
Peso
 1.8 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 Fusible type gG - 500 A
