TECNOLOGÍA VG

Varias tecnologías existen en el mercado de protecciones contra sobretensiones para redes de energía.

  • Varistores
  • Vía de chispas + Trigger (Triggering spark gap)
  • Varistores + descargador GSG =>Tecnología CITEL VG

La tecnología VG es exclusiva y patentada CITEL se basa en el uso de descargadores de gas específicos: GSG. Esos componentes, fruto de la larga experiencia de Citel en el sector de los descargadores de gas, tienen un comportamiento adaptado a las redes de energía y garantizan robusteza y estabilidad de su operación: su asociación con componentes varistores permite reunir las ventajas de ambas tecnologías.
CITEL inició el desarrollo de la tecnología “VG” para las protecciones AC de Tipo 1, y la extendió después a las protecciones AC de Tipo 2, tal como para las redes DC para fotovoltáico.

Las ventajas de la tecnología VG

gdt-tecnologia-vg 1. DESCARGADOR GSG
Las protecciones VG vienen equipadas con descargadores de gas específicos: GSG. Esos componentes esenciales, frutas de la larga experiencia de Citel, tienen un comportamiento adaptado para redes de energía y garantizan una estabilidad eléctrica perfecta.
→ Fiabilidad aumentada


2. EXCELENTE NIVEL DE PROTECCION Y CAPACIDAD DE DRENAJE ELEVADA
Los GSG pueden drenar amplitudes de corriente muy elevadas (Iimp, Imax) con una tensión residual reducida (Up). Tales características solo pueden ser obtenidas por la asociación de protección Tipo 1 y de protecciones Tipo 2.
→ Equivalencia « 1+2+3 » o «2+3 ».
→ Eficacia máxima.
→ Compacto


3. SOPORTABILIDAD REFORZADA A LOS TOVs (Temporary Overvoltages)
Las protecciones “VG” pueden aceptar niveles de TOV (sobretensiones temporarias) muy elevados (> 450VAC para una red 230VAC), sin degradación de la calidad de protección.
→ Fiabilidad aumentada aún para redes AC de pésima calidad.



4. AUSENCIA DE FOLLOW-CURRENT (corriente serie)
Al contrario de las tecnologías “Vías de Chispas” (con o sin circuito trigger), la tecnología “VG” no genera corriente serie. La solución VG aumenta la continuidad del servicio al no disparar el dispositivo de protección contra sobretensiones aguas arriba en caso de producirse eventos de sobretensión
→ Mejora de la calidad de la red (sin micro-cortes).
→ Selección facilitada


5. ROBUSTEZ Y FIABILIDAD
Cada componente usado en las protecciones “VG” está dimensionado para drenar corrientes de impulsos elevados, sin la ayuda de dispositivos auxiliares. Al contrario, las tecnologías “vía de chispas con Trigger” integran un circuito de mando, usando componentes de muy baja potencia, que soportan una parte de la corriente del rayo. En unas perturbaciones (baja amplitud, frente de subida lento), ese circuito frágil soportará la totalidad de la corriente y tiene el riesgo de ser destruido.
→ Duración de vida aumentada → Fiabilidad aumentada


6. DESCONEXION DE SEGURIDAD Y SENALIZACION DE ESTADO
Las protecciones “VG” vienen equipadas de un desconectador de seguridad y de la señalización de estado de los componentes de protección. En las tecnologías “vía de chispas con trigger”, la desconexión y la señalización solo controlan el estado del circuito de mando y no el estado del elemento principal de protección.
→ Mantenimiento seguro y eficaz


7. AUSENCIA DE ENVEJECIMIENTO
Esta corriente de fuga puede resultar estresante para el varistor a largo plazo, especialmente en sistemas de CC, y provocar un envejecimiento prematuro del varistor.
→ Duración de vida máxima


8. COORDINACION DE PROTECCIONES FACILITADA
En caso de montaje en coordinación, la protección aguas abajo de una protección “VG” no necesita precauciones especiales de instalación (por ejemplo, una longitud de conductor serie suficiente para garantizar una coordinación de operación. Nota: por su nivel de protección optimizado, una protección ”VG” puede ser utilizada sin protección complementaria.
→ Facilidad de utilización

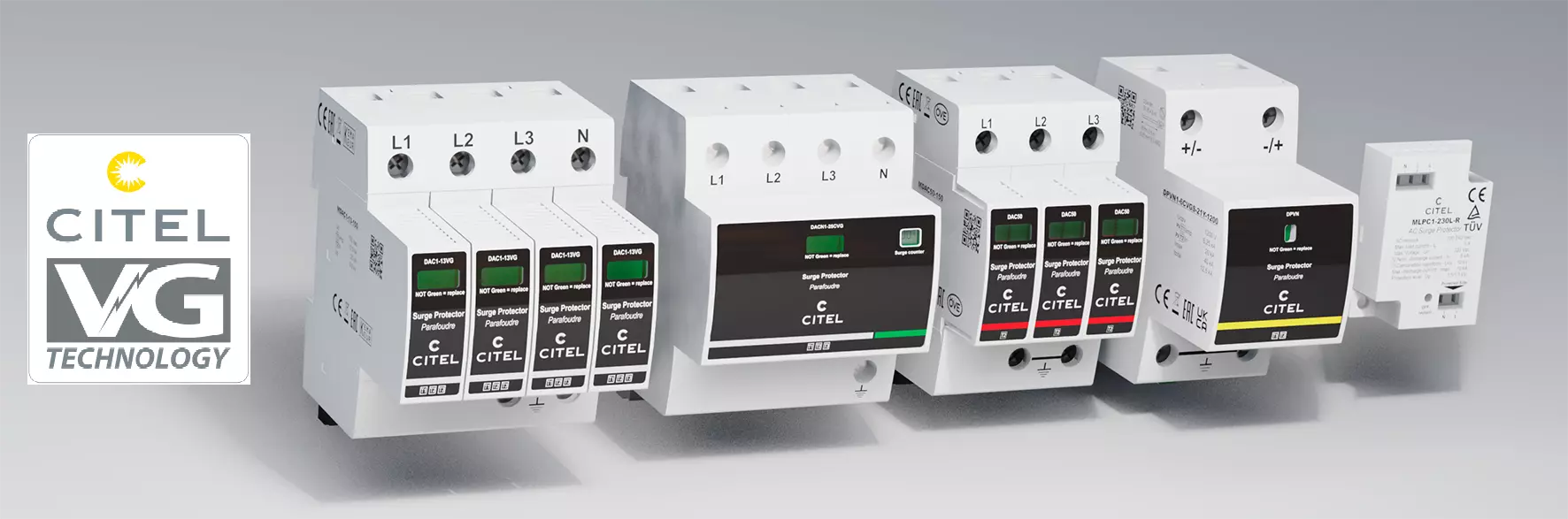

Las protecciones CITEL basadas en la tecnología “VG” ofrecen un mejor nivel de eficacia y de fiabilidad, condiciones esenciales para ofrecer características de protección máxima.
