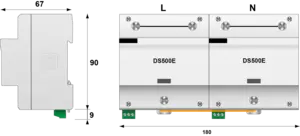

Protección BT de Tipo 1+2 Monofásica

DS502E-320
Código artículo 64029
  • Protección Multipolar de Tipo 1 + 2
  • Iimp total : 100 kA (onda 10/350µs)
  • Imax : 200 kA (onda 8/20µs)
  • Desconexión interna con indicador
  • Téléseñalización
  • Conforme a la EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
La gama proteccion contra las sobretensiones DS500E es Tipo 1 + 2, de muy alta potencia, están destinados a instalarse en la entrada de la instalación de bajo voltaje. Se utilizan para proteger redes monofásicas, trifásicas o trifásicas + neutrales en modo común o en modo común y diferencial. La tecnología 'Multi-Varistor' utilizada permite el mejor comportamiento posible para la red LV (sin corriente de seguimiento). La gama DS500E se instala en un riel DIN y tiene una doble conexión para el conductor activo, lo que permite una conexión optimizada a la red.
Tipo de protección
IEC

1+2
Red

230 V monofásica
Régimen de neutro

TN
Tensión nominale de línea
 Un

230 Vac
Tensión AC máx. de functionamiento
Uc

320 Vac
Corriente máx. De línea
si conexión en serie
 IL

100 A
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT

335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT

440 Vac desconexión
Corriente de func. Permanente
Corriente permanente a Uc
 Ic

< 3 mA
Corriente serie
 If

Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In

50 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

200 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
 Iimp

50 kA
Corriente de rayo máximo total
1 impulso 10/350µs
Itotal

100 kA
Energía específica por polo
soportado max. 10/350 µs
 W/R

156 kJ/ohm
Modo(s) de conexión

L/PE y N/PE
Modo(s) de protección

Modo común
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE

1.8 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE

1.8 kV
Corriente de corto-circuito admisible
 Isccr

50 000 A
Tecnología

MOV
Configuración protección

Monofásica
Conexión à la red

Por terminales de tornillos : 6-35 mm² / por bus
Formato

Cajas modular unipolar ensamblados
Montaje

Carril DIN simetrico 35 mm (EN 60715)
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP20
Modo de fallo

Desconexión de la red Baja Tensión
Indicador de desconexión

1 indicador mecánico por polo
Teleseñalización

Por contacto seco
Dimensiones

Ver esquema
Peso

1.2 kg
Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
Desconnectadores térmicos

Interno
Disyuntor diferencial de la instalación

Tipo 'S' o ryardado
Fusible de desconexión

Fusible type gG - 500 A
