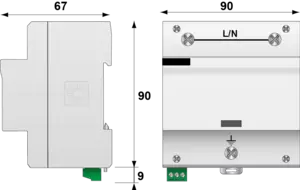

Protección BT de Tipo 1+2 unipolar

DS500E-320
Código artículo 63166
DS500E-320
  • Protección unipolar de tipo 1+2
  • 50 kA en onda 10/350µs
  • 200 kA en onda 8/20µs
  • Desconexión interna, Indicator de fallo y Téléseñalización
  • Conforme a la IEC 61643-11 y EN61643-11

Los dispositivos de proteccion contra sobretensiones DS500E son monopolares Tipo 1 + 2, equipado con una sobrecarga de corriente muy alta de 50kA, requerida en casos extremos donde se considera el riesgo máximo (impacto directo 200kA en una instalación con una red monofásica o trifásica).


Tipo de protección
1+2
Red
230/400 V
Tensión AC máx. de functionamiento
Uc 320 Vac
Corriente máx. De línea
si conexión en serie
IL 100 A
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT 440 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
Ipe < 3 mA
Corriente serie
If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
In 50 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax 200 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
Iimp 50 kA
Energía específica por polo
soportado max. 10/350 µs
W/R 625 kJ/ohm
Modo(s) de conexión
L/N y L/PE
Nivel de protección
@ In (8/20µs)
Up 1.8 kV
Tensión residual a 5 kA
@ 5 kA (8/20µs)
Up-5kA 0.9 kV
Corriente de corto-circuito admisible
Isccr 50 000 A
Tecnología
MOV
Conexión à la red
Por terminales de tornillos : 6-35 mm²
Formato
Cajas modular unipolar ensamblados
Montaje
Carril DIN simetrico 35 mm (EN 60715)
Material plástico
Termoplástico UL94 V-0
Temperatura de operación
Tu -40/+85°C
Clase de protección
IP20
Modo de fallo
Desconexión de la red Baja Tensión
Indicador de desconexión
1 indicador mecánico
Teleseñalización
Por contacto seco
Dimensiones
Ver esquema
Peso
0.595 kg
Conformidad con las normas
IEC 61643-11 / EN 61643-11
Certificación
Desconnectadores térmicos
Interno
Disyuntor diferencial de la instalación
Tipo 'S' o ryardado
Fusible de desconexión
Fusible type gG - 500 A
