Protección FV de tipo 2 para montaje PCB

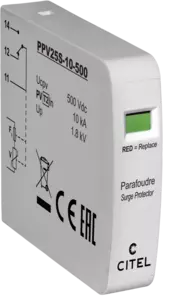

PPV25S-10-500
Código artículo 8721202
PPV25S-10-500
  • Protección para FV Tipo 2
  • Montaje PCB
  • Imax : 25 kA
  • Teleseñalización
  • Conformidad EN 50539-11 y IEC 61643-31*
Contáctenos
Tipo de protección
IEC

2
Tensión máx. FV de operación
 Ucpv

500 Vdc
Tensión máx. FV de operación (montaje estrella)
 Ucpv

1000 Vdc
Corriente de func. Permanente PV
a tensión Ucpv
 Icpv

< 0.1 mA
Corriente de descarga nominal
15 impulsos 8/20µs
 In

10 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

25 kA
Soportabilidad a la corriente de corto-circuito FV
 Iscpv

15 000 A
Nivel de protección
@ In (8/20µs)
 Up

1.8 kV
Nivel de protección (montaje estrella)
(+/-) / (+/PE o -/PE) @ In (8/20µs)
 Up

3.6 kV
Tecnología

MOV
Conexión à la red

A través de pasadores de soldadura
Montaje

En la placa de circuito impreso
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP20
Indicador de desconexión

1 indicador mecánico
Teleseñalización

Por contacto seco
Dimensiones

Ver esquema

0.034 kg
Conformidad con las normas

EN 61643-11 / IEC 61643-31 *Las normas cubren los dispositivos. Las series PPV/PAC son componentes. Conforme cuando se combinan es un conjunto.
Desconnectadores térmicos

Interno
Fusible de desconexión

Ninguna
