Protección FV de tipo 2 para montaje PCB

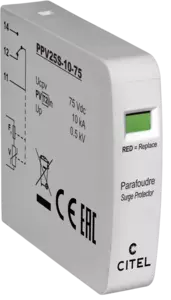

PPV25S-10-75
Código artículo 8721207
- Protección para FV Tipo 2
- Montaje PCB
- Imax : 25 kA
- Teleseñalización
- Conformidad EN 50539-11 y IEC 61643-31*
Ficha de datos
Seleccionar una referencia :
|
Tipo de protección
|
IEC | 2 |
|
Tensión máx. FV de operación
|
Ucpv | 75 Vdc |
|
Tensión máx. FV de operación (montaje estrella)
|
Ucpv | 150 Vdc |
|
Corriente de func. Permanente PV
a tensión Ucpv
|
Icpv | < 0.1 mA |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 10 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 25 kA |
|
Soportabilidad a la corriente de corto-circuito FV
|
Iscpv | 15 000 A |
|
Nivel de protección
@ In (8/20µs)
|
Up | 0.5 kV |
|
Nivel de protección (montaje estrella)
(+/-) / (+/PE o -/PE) @ In (8/20µs)
|
Up | 1 kV |
|
Tecnología
|
MOV | |
|
Conexión à la red
|
A través de pasadores de soldadura | |
|
Montaje
|
En la placa de circuito impreso | |
|
Material plástico
|
Termoplástico UL94 V-0 | |
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 | |
|
Indicador de desconexión
|
1 indicador mecánico | |
|
Teleseñalización
|
Por contacto seco | |
|
Dimensiones
|
Ver esquema | |
|
Peso
|
0.023 kg |
|
Conformidad con las normas
|
EN 61643-11 / IEC 61643-31 *Las normas cubren los dispositivos. Las series PPV/PAC son componentes. Conforme cuando se combinan es un conjunto. |
|
Desconnectadores térmicos
|
Interno | |
|
Fusible de desconexión
|
Ninguna |
