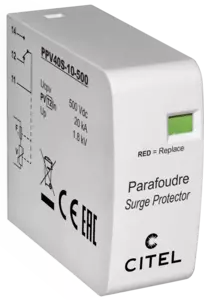

Protección FV de tipo 2 para montaje PCB

PPV40S-10-500
Código artículo 8722202
PPV40S-10-500
  • Protección para FV Tipo 2
  • Montaje PCB
  • Imax : 40 kA
  • Teleseñalización
  • Conformidad EN 50539-11 y IEC 61643-31*
Contáctenos
Tipo de protección
2
Tensión máx. FV de operación
 Ucpv 500 Vdc
Tensión máx. FV de operación (montaje estrella)
 Ucpv 1000 Vdc
Corriente de func. Permanente PV
a tensión Ucpv
 Icpv < 0.1 mA
Corriente de descarga nominal
15 impulsos 8/20µs
 In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 40 kA
Soportabilidad a la corriente de corto-circuito FV
 Iscpv 15 000 A
Nivel de protección
@ In (8/20µs)
 Up 1.8 kV
Nivel de protección (montaje estrella)
(+/-) / (+/PE o -/PE) @ In (8/20µs)
 Up 3.6 kV
Tecnología
 MOV
Conexión à la red
 A través de pasadores de soldadura
Montaje
 En la placa de circuito impreso
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Indicador de desconexión
 1 indicador mecánico
Teleseñalización
 Por contacto seco
Dimensiones
 Ver esquema
0.051 kg
Conformidad con las normas
 EN 61643-11 / IEC 61643-31 *Las normas cubren los dispositivos. Las series PPV/PAC son componentes. Conforme cuando se combinan es un conjunto.
Desconnectadores térmicos
 Interno
Fusible de desconexión
 Ninguna
