Protección FV de tipo 2 para montaje PCB

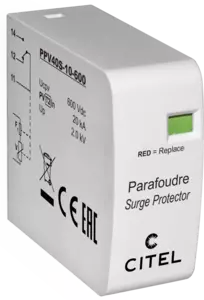

PPV40S-10-600
Código artículo 8722203
PPV40S-10-600
  • Protección para FV Tipo 2
  • Montaje PCB
  • Imax : 40 kA
  • Teleseñalización
  • Conformidad EN 50539-11 y IEC 61643-31*

Las protecciones DC de tipo 2 DS50PV/51 se destinan a la protección de las redes de alimentación fotovoltaïca. Se colocan en las extremidades de las líneas de alimentación fotovoltaïcas, especialmente cuando está en exterior. Esa gama está basada en el uso de varistores específicos, ofreciendo un esquema de protección en modo común o en modo común y diferencial.


Tipo de protección
IEC

2

Tensión red FV
Uocstc

600 Vdc

Tensión máx. FV de operación
Ucpv

600 Vdc

Tensión máx. FV de operación (montaje estrella)
Ucpv

1200 Vdc

Corriente residual
Corriente fuga a la Tierra
Ipe

Ninguna

Corriente de func. Permanente PV
a tensión Ucpv
Icpv

< 0.1 mA

Corriente serie
If

Ninguna

Corriente de descarga nominal
15 impulsos 8/20µs
In

20 kA

Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax

40 kA

Soportabilidad a la corriente de corto-circuito FV
Iscpv

15 000 A

Modo(s) de conexión

+/-/PE

Modo(s) de protección

Modo Común o Mode Diferenciado

Nivel de protección
@ In (8/20µs)
Up

2 kV

Nivel de protección (montaje estrella)
(+/-) / (+/PE o -/PE) @ In (8/20µs)
Up

4 kV

Nivel de protección +/-
@ In (8/20µs)
Up

5.1 kV

Nivel de protección +/PE (-/PE)
@ In (8/20µs)
Up

2.5 kV

Tecnología

MOV

Conexión à la red

A través de pasadores de soldadura

Formato

Caja modular desenchufable

Enchufable

Montaje

En la placa de circuito impreso

Material plástico

Termoplástico UL94 V-0

Temperatura de operación
Tu

-40/+85°C

Clase de protección

IP20

Modo de fallo

Desconexión de la protección de la línea FV

Indicador de desconexión

1 indicador mecánico

Módulo(s) enchufable

DSM50PV-600

Teleseñalización

Por contacto seco

Dimensiones

Ver esquema

Peso

0.058 kg

0.059 kg

Conformidad con las normas

EN 61643-11 / IEC 61643-31 *Las normas cubren los dispositivos. Las series PPV/PAC son componentes. Conforme cuando se combinan es un conjunto.

Desconnectadores térmicos

Interno

Fusible de desconexión

Ninguna
