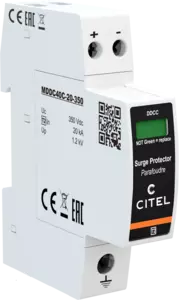

Protección para alimentación continua Tipo 2 - 280 Vdc

DDC40CS-20-350
DDC40CS-20-350
Part Number: 828411021
  • Protección para alimentación continua DC tipo 2
  • Compacto
  • Imax : 40 kA
  • Módulo enchufable
  • Teleseñalización
  • Conforme prIEC 61643-41 et IEC 61643-31

Las gamas DDC y DDCC son DPS enchufables dedicados a la protección de los equipos conectados a alimentaciones continuas. La tecnología de varistor de alta energía con su sistema de desconexión garantiza una eficiencia de la protección y una fiabilidad máxima. Las protecciones DDC de Tipo 1 y de Tipo 2 están disponibles para las tensiones 48 y 75 Vdc. La version de Tipo 2 DDCC está particularmente compacta y disponible para tensiones de 12 a 350 Vdc.


Tipo de protección 2
Red Red DC 280 Vdc
Tensión red FV Uocstc 280 Vdc
Tensión AC máx. de functionamiento Uc 275 Vac
Tensión máx. FV de operación Ucpv 350 Vdc
Tensión DC máx. de operación Uc 350 Vdc
Corriente máx. De línea IL 20 A
Corriente residual Ipe < 0.1 mA
Corriente de func. Permanente PV Icpv < 0.1 mA
Corriente de descarga nominal In 20 kA
Corriente de descarga máxima Imax 40 kA
Corriente de descarga máximal total Imax Total 80 kA
Soportabilidad a la corriente de corto-circuito FV Iscpv 1000 A
Modo(s) de conexión +/-/PE
Nivel de protección +/PE (-/PE) Up 1200 V
Tecnología MOV
Conexión à la red Por terminales de tornillos : 1.5-10mm² (conductores activos) y 2.5-25mm² (tierra)
Formato Caja modular desenchufable
Enchufable
Montaje Carril DIN simetrico 35 mm (EN 60715)
Material plástico Termoplástico UL94 V-0
Temperatura de operación Tu -40/+85°C
Clase de protección IP20
Modo de fallo Desconexión de la red
Indicador de desconexión 1 indicador mecánico - Rojo/ Verde
Módulo(s) enchufable MDDC40C-20-350
Teleseñalización Por contacto seco
Cableado para señalización remota 1.5 mm² max.
Tensión / Corriente máx. para indicación remota 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones Ver esquema - 1TE (EN43880)
Peso 0.148 kg
Conformidad con las normas IEC 61643-11 / EN 61643-11 / UL1449 ed.4
Desconnectadores térmicos Interno
Fusibles 50 A mini. - 125 A max. - Fusibles tipo gG
