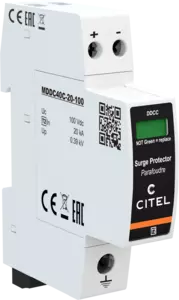

Protección para alimentación continua Tipo 2 - 75 Vdc - Compacto

DDC40CS-20-100
Código artículo 828410521
DDC40CS-20-100
Availability:
85,00 € (excl. tax)
Add to cart

Available within 3 weeks

  • Protección para alimentación continua DC tipo 2
  • Compacto
  • Imax : 40 kA
  • Módulo enchufable
  • Teleseñalización
  • Conforme a la prIEC 61643-41 y UL1449 ed.5
Contáctenos
Las gamas DDCC son DPS enchufables dedicados a la protección de los equipos conectados a alimentaciones continuas. La tecnología de varistor de alta energía con su sistema de desconexión garantiza una eficiencia de la protección y una fiabilidad máxima. Las protecciones de Tipo 2 DDCC está particularmente compacta y disponible para tensiones de 12 a 350 Vdc.
Tipo de protección
2
Red
 Red DC 75 Vdc
Tensión red FV
 Uocstc 75 Vdc
Tensión AC máx. de functionamiento
Uc 75 Vac
Tensión máx. FV de operación
 Ucpv 100 Vdc
Tensión DC máx. de operación
 Uc 100 Vdc
Corriente máx. De línea
@25°C
 IL 20 A
Corriente residual
Corriente fuga a la Tierra
 Ipe < 0.1 mA
Corriente de func. Permanente PV
a tensión Ucpv
 Icpv < 0.1 mA
Corriente de descarga nominal
15 impulsos 8/20µs
 In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 40 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 80 kA
Soportabilidad a la corriente de corto-circuito FV
 Iscpv 1000 A
Modo(s) de conexión
 +/-/PE
Nivel de protección +/PE (-/PE)
@ In (8/20µs)
 Up 390 V
Corriente de corto-circuito admisible
 Isccr 10 000 A
Tipo de red
 DC
Tecnología
 MOV
Conexión à la red
 Por terminales de tornillos : 1.5-10 mm² (conductores activos) y 2.5-25 mm² (tierra)
Compacto
 Sí
Formato
 Caja modular desenchufable
Enchufable
 Sí
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Uso exterior
 No
Modo de fallo
 Desconexión de la red DC
Indicador de desconexión
 1 indicador mecánico - Rojo/Verde
Módulo(s) enchufable
 MDDC40C-20-100
Teleseñalización
 Por contacto seco
Cableado para señalización remota
 1.5 mm² max.
Tensión / Corriente máx. para indicación remota
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones
 Ver esquema - 1TE (EN43880)
Peso
 0.115 kg
Conformidad con las normas
 prIEC 61643-41 y UL1449 ed.5
Desconnectadores térmicos
 Interno
Fusible de desconexión
 50 A min. - 125 A max. - Fusibles tipo gG
