Protección para alimentación continua Tipo 2 - 220 Vdc

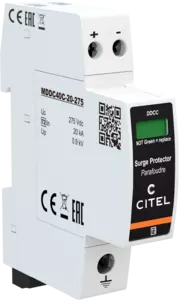

DDC40CS-20-275
Código artículo 828410921
Available within 3 weeks
- Protección para alimentación continua DC tipo 2
- Compacto
- Imax : 40 kA
- Módulo enchufable
- Teleseñalización
- Conforme a la prIEC 61643-41 y UL1449 ed.5
Ficha de datos
Las gamas DDCC son DPS enchufables dedicados a la protección de los equipos
conectados a alimentaciones continuas.
La tecnología de varistor de alta energía con su sistema de desconexión garantiza una eficiencia
de la protección y una fiabilidad máxima.
Las protecciones de Tipo 2 DDCC está particularmente compacta y disponible para tensiones de 12 a 350
Vdc.
Seleccionar una referencia :
|
Tipo de protección
|
IEC | 2 |
|
Red
|
Red DC 220 Vdc | |
|
Tensión red FV
|
Uocstc | 220 Vdc |
|
Tensión AC máx. de functionamiento
|
Uc | 210 Vac |
|
Tensión máx. FV de operación
|
Ucpv | 275 Vdc |
|
Tensión DC máx. de operación
|
Uc | 275 Vdc |
|
Corriente máx. De línea @25°C
|
IL | 20 A |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | < 0.1 mA |
|
Corriente de func. Permanente PV
a tensión Ucpv
|
Icpv | < 0.1 mA |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 20 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 40 kA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 80 kA |
|
Soportabilidad a la corriente de corto-circuito FV
|
Iscpv | 1000 A |
|
Modo(s) de conexión
|
+/-/PE | |
|
Nivel de protección +/PE (-/PE)
@ In (8/20µs)
|
Up | 900 V |
|
Corriente de corto-circuito admisible
|
Isccr | 10 000 A |
|
Tipo de red
|
DC | |
|
Tecnología
|
MOV | |
|
Conexión à la red
|
Por terminales de tornillos : 1.5-10 mm² (conductores activos) y 2.5-25 mm² (tierra) | |
|
Compacto
|
Sí | |
|
Formato
|
Caja modular desenchufable | |
|
Enchufable
|
Sí | |
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) | |
|
Material plástico
|
Termoplástico UL94 V-0 | |
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 | |
|
Uso exterior
|
No | |
|
Modo de fallo
|
Desconexión de la red DC | |
|
Indicador de desconexión
|
1 indicador mecánico - Rojo/Verde | |
|
Módulo(s) enchufable
|
MDDC40C-20-275 | |
|
Teleseñalización
|
Por contacto seco | |
|
Cableado para señalización remota
|
1.5 mm² max. | |
|
Tensión / Corriente máx. para indicación remota
|
250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
|
Dimensiones
|
Ver esquema - 1TE (EN43880) | |
|
Peso
|
0.143 kg |
|
Conformidad con las normas
|
prIEC 61643-41 y UL1449 ed.5 |
|
Desconnectadores térmicos
|
Interno | |
|
Fusible de desconexión
|
50 A min. - 125 A max. - Fusibles tipo gG |
