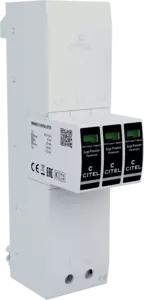

Protección BT de Tipo 1+2+3 Trifásica+N

ZPAC1-8VG-31-275
ZPAC1-8VG-31-275
Part Number: 64006
  • Tipo 1+2+3 CA Protección contra sobretensiones
  • Tecnología VG
  • Para peine de conexión de 40 mm
  • Iimp 8 kA (10/350 μs)
  • Reduce los costes energéticos: No produce corriente de flujo y corriente de fuga
  • Conforme a las normas IEC 61643-11 y EN 61643-11


Seleccionar una referencia :

Tipo de protección 1+2+3
Red 230/400 V Trifásica+N
Régimen de neutro TT-TNS
Tensión nominale de línea Un 230/400 Vac
Tensión AC máx. de functionamiento Uc 275 Vac
Sobretensión temporaria (TOV) 5 sec. UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn UT 440 Vac soportado
Sobretensión temporaria N/PE (TOV Alta Tensión) UT 1200 V/300A/200 ms soportado
Corriente residual Ipe Ninguna
Corriente de func. Permanente Ic Ninguna
Corriente serie If Ninguna
Corriente de descarga nominal In 20 kA
Corriente de descarga máxima Imax 50 kA
Corriente de rayo máximo por polo Iimp 8 kA
Corriente de rayo máximo total Itotal 32 kA
Capacidad en onda combinada (IEC 61643-11) Uoc 6 kV
Prueba en onda combinada IEEE C62.41.1 20 kV
Energía específica por polo W/R 16 kJ/ohm
Modo(s) de conexión L/N y N/PE
Modo(s) de protección Modo común/diferenciado
Nivel de protección L/N Up L/N 1.5 kV
Nivel de protección L/PE Up L/PE 1.5 kV
Tensión residual L/N para 5 kA Up-5kA 0.7 kV
Corriente de corto-circuito admisible Isccr 50 000 A
Tecnología Tecnología VG (MOV+GSG)
Configuración protección Trifásica+Neutro
Conexión à la red por terminales de tornillos : 2.5-25 mm² / por bus
Formato Caja modular desenchufable
Montaje Sistema Busbar 40 mm
Material plástico Termoplástico UL94 V-0
Temperatura de operación Tu -40/+85°C
Clase de protección IP20
Modo de fallo Desconexión
Indicador de desconexión 1 indicador mecánico por polo
Módulo(s) enchufable MDAC1-8VG-275
Teleseñalización no
Dimensiones Ver esquema
Conformidad con las normas IEC 61643-11 / EN 61643-11 / UL1449 4ed.
Certificación EAC
Desconnectadores térmicos Interno
Disyuntor diferencial de la instalación Tipo 'S' o ryardado
Fusibles max. 315 A (gL/gG)
