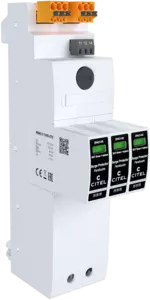

Protección BT de Tipo 1+2+3 Trifásica+N

ZPAC1-13VG-PRO-SU
Código artículo 64092
ZPAC1-13VG-PRO-SU
  • Tipo 1+2+3 CA Protección contra sobretensiones
  • Tecnología VG
  • Para peine de conexión de 40 mm
  • Iimp 8 kA (10/350 μs)
  • Reduce los costes energéticos: No produce corriente de flujo y corriente de fuga
  • Certificado IEC 61643-11 y EN 61643-11



Tipo de protección
IEC

1+2+3

Red

230/400 V Trifásica + N

Régimen de neutro

TT-TNS

Tensión nominale de línea
Un

230/400 Vac

Tensión AC máx. de functionamiento
Uc

275 Vac

Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT

335 Vac soportado

Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT

440 Vac soportado

Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
UT

1200 V/300A/200 ms soportado

Corriente residual
Corriente fuga a la Tierra
Ipe

Ninguna

Corriente de func. Permanente
Corriente permanente a Uc
Ic

Ninguna

Corriente serie
If

Ninguna

Corriente de descarga nominal
15 impulsos 8/20µs
In

20 kA

Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax

50 kA

Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
Iimp

12.5 kA

Corriente de rayo máximo total
1 impulso 10/350µs
Itotal

50 kA

Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
Uoc

6 kV

Prueba en onda combinada IEEE C62.41.1

20 kV

Energía específica por polo
soportado max. 10/350 µs
W/R

40 kJ/ohm

Modo(s) de conexión

L/N y N/PE

Modo(s) de protección

Modo Común o Mode Diferenciado

Nivel de protección L/N
@ In (8/20µs)
Up L/N

1.5 kV

Nivel de protección L/PE
@ In (8/20µs)
Up L/PE

1.5 kV

Tensión residual L/N para 5 kA
@ 5 kA (8/20µs)
Up-5kA

0.7 kV

Corriente de corto-circuito admisible
Isccr

50 000 A

Tecnología

Tecnología VG (MOV+GSG)

Configuración protección

Trifásica + Neutro

Conexión à la red

Por terminales de tornillos : 6-35 mm² (50mm²) / por bus 40 mm

Formato

Caja modular desenchufable

Montaje

Sistema Busbar 40 mm

Material plástico

Termoplástico UL94 V-0

Temperatura de operación
Tu

-40/+85°C

Clase de protección

IP20

Uso exterior

No

Modo de fallo

Desconexión de la red Baja Tensión

Indicador de desconexión

1 indicador mecánico por polo

Módulo(s) enchufable

ZMDAC1-13VG-PRO-275

Teleseñalización

Por contacto seco

Cableado para señalización remota

1.5 mm² max.

Tensión / Corriente máx. para indicación remota

250 V / 0.5 A (AC) / 30 V / 2 A (DC)

Dimensiones

Ver esquema

Peso

0.7401 kg

Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 5ed.

Certificación

KEMA

Desconnectadores térmicos

Interno

Disyuntor diferencial de la instalación

Tipo 'S' o ryardado

Fusible de desconexión

max. 315 A (gL/gG)
