Protección Riel DIN 1 par Monobloc
Part Number: 641184
DLC-48D2
- Transmisión de datos a alta velocidad
- Protección en modo común y modo diferencial
- Líneas de datos, incluidas las aisladas de tierra
- Carcasa compacta para carril DIN, protección de alta densidad
- Protección del cable de apantallamiento
- Ubicación y categorías de prueba: D1, C2, C3
- Conformidad con IEC 61643-21
Las protecciones compactas DLC están diseñados para proteger los equipos terminales conectados a buses industriales, líneas de telecomunicaciones o aplicaciones de señalización contra los efectos de las sobretensiones transitorias.
Los DLC se instalan en un carril DIN simétrico o al nivel del panel del cliente. Los productos DLC protegen aplicaciones de 1 par y tienen una caja no enchufable (monobloc).
Hay muchos tipos disponibles para cubrir la mayoría de las aplicaciones. Los tipos D2 son los más adecuados para aplicaciones flotantes, los tipos D3 ofrecen protección de modo completo en todas las líneas y los tipos D3G proponen además un protección específica para el cable de tierra de señalización.
Ficha de datos
SIL-DLC-EN.PDF
|
Red
|
Aplicaciones flotantes, por ejemplo, 4-20 mA o línea de 48 V |
|
|
Tensión nominale de línea
|
Un | 48 Vdc |
|
Tensión DC máx. de operación
|
Uc | 53 Vdc |
|
Frecuencia máx.
-3dB, sistema de 100 ohmios
|
f max. | > 110 MHz |
|
Frecuencia máx.
-1dB, sistema de 100 ohmios
|
f max. | > 60 MHz |
|
Perdida de inserción
|
< 1 dB |
|
|
Corriente máx. De línea @25°C
|
IL | 750 mA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 20 kA |
|
Corriente de descarga nominal
C2 (1.2/50us / 8/20µs), 10 aplicaciones, X-X (Línea/Línea)
|
In | 10 kA |
|
Corriente de descarga nominal
C2 (1.2/50us / 8/20µs), 10 aplicaciones, X-C (Línea/Tierra)
|
In | 10 kA |
|
Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, Y-Y (Línea/Línea)
|
Up | 80 V |
|
Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, Y-C (Línea/Tierra)
|
Up | 650 V |
|
Corriente de choque
D1 (10/350μs), 2 aplicaciones, X-C (Línea/Tierra)
|
Iimp | 2.0 kA |
|
Resistencia en línea (± 10%)
|
1.2 Ohm |
|
Tipo de red
|
Telefonia |
|
|
Tecnología
|

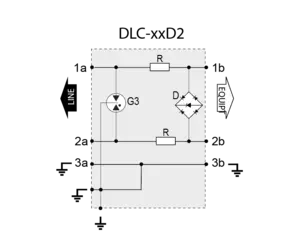

GDT+Diodo limitador |
|
|
Configuración protección
|
1 par + blindaje |
|
|
Conexión à la red
|
Terminal de primavera 2.5 mm² / AWG 13 (sólido o trenzado) |
|
|
Compacto
|
Sí |
|
|
Formato
|
Caja DIN desenchufable |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Material plástico
|
Termoplástico UL94 V-0 |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Índice de protección contra la penetración
|
IP20 (NEMA 2) |
|
|
Modo de fallo
|
Corto-circuito |
|
|
Indicador de desconexión
|
Interrupción de transmisión - modo de defecto 2 |
|
|
Dimensiones
|
Ver esquema |
|
|
Peso
|
0.029 kg |
|
Conformidad con las normas
|
IEC 61643-21 / EN 61643-21 |
|
|
Normas ambientales
|
EU RoHS |
