Telefonía
Protección Riel DIN para Telecom/Datos
DLC-12D3

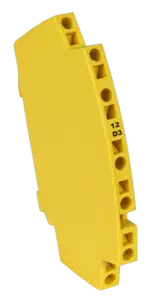

Protección Riel DIN 1 par Monobloc
DLC-12D3
Código artículo
641102
Availability:
47,00 € (excl. tax)
Add to cart
Shipping is only available to France.
OK
Available within 3 weeks
Transmisión de datos a alta velocidad
Protección en modo común y modo diferencial
Líneas de datos, incluidas las aisladas de tierra
Carcasa compacta para carril DIN, protección de alta densidad
Protección del cable de apantallamiento
Ubicación y categorías de prueba: D1, C2, C3
Conformidad con IEC 61643-21
Ficha de datos
Hoja de instalación
Tender specifications
Contáctenos
Las protecciones compactas DLC están diseñados para proteger los equipos terminales conectados a buses industriales, líneas de telecomunicaciones o aplicaciones de señalización contra los efectos de las sobretensiones transitorias. Los DLC se instalan en un carril DIN simétrico o al nivel del panel del cliente. Los productos DLC protegen aplicaciones de 1 par y tienen una caja no enchufable (monobloc). Hay muchos tipos disponibles para cubrir la mayoría de las aplicaciones. Los tipos D2 son los más adecuados para aplicaciones flotantes, los tipos D3 ofrecen protección de modo completo en todas las líneas y los tipos D3G proponen además un protección específica para el cable de tierra de señalización.
Seleccionar una referencia :
DLC-06D2
DLC-06D3
DLC-06D3G
DLC-06DBC
DLC-12D3
DLC-12D3G
DLC-12DBC
DLC-170
DLC-24D2
DLC-24D3
DLC-24DBC
DLC-48D2
DLC-48D3
DLC-48DBC
Características electricas
Característica mecánica
Conformidad con las normas
Schemas
Red
RS232, RS485
Tensión nominale de línea
Un
12 V
Tensión DC máx. de operación
Uc
15 Vdc
Frecuencia máx.
f max.
> 3 MHz
Perdida de inserción
< 1 dB
Corriente máx. De línea
@25°C
IL
300 mA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax
10 kA
Inductancia en línea (± 10 %)
non
Nivel de protección
@ In (8/20 µs)
Up L/L
30 V
Corriente de choque
Prueba 10/350µs x 2 - categoría D1
Iimp
2.5 kA
Corriente de descarga nominal Línea/Línea
Prueba 8/20µs x 10 - categoria C2
In L/L
5 kA
Corriente de descarga nominal X-C (Línea/Tierra)
Prueba 8/20µs x 10 - categoria C2
In L/PE
5 kA
Resistencia en línea (± 10%)
4.7 Ohm
Tipo de red
Telefonia
Tecnología
GDT+Diodo limitador
Configuración protección
1 par + blindaje
Conexión à la red
Terminal de primavera 2.5 mm² / AWG 13 (sólido o trenzado)
Compacto
Sí
Formato
Caja DIN desenchufable
Montaje
Carril DIN simetrico 35 mm (EN 60715)
Material plástico
Termoplástico UL94 V-0
Temperatura de operación
Tu
-40/+85°C
Índice de protección contra la penetración
IP20 (NEMA 2)
Modo de fallo
Corto-circuito
Indicador de desconexión
Interrupción de transmisión - modo de defecto 2
Módulo(s) enchufable
DLAM-06D3
Dimensiones
Ver esquema
Conformidad con las normas
IEC 61643-21 / EN 61643-21 / UL497B
Certificación
UL 497B
×
Designación:
Protección Riel DIN 1 par Monobloc
Conformidad con las normas:
IEC 61643-21 / EN 61643-21 / UL497B
Certificación:
UL 497B
Tecnología:
GDT+Diodo limitador
Configuración protección:
1 par + blindaje
Compacto:
Sí
Red:
RS232, RS485
Tensión DC máx. de operación:
15 Vdc
Corriente de descarga máxima :
10 kA
