Protección FV de tipo 1+2

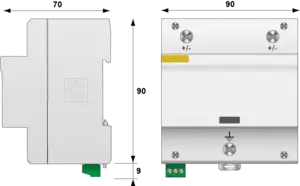

DS60VGPV-1500G/51
Código artículo 3956
DS60VGPV-1500G/51
Availability:
270,00 € (excl. tax)
Add to cart

Available within 3 weeks

  • Protección DC para FV tipo 1 + 2
  • Tecnología VG
  • 1250 Vdc
  • Sin corriente de fuga
  • Duración de vida aumentada
  • Iimp : 12,5 kA/polo
  • Protección modo común / diferencial
  • Señalización remota
  • Conformidad IEC 61643-31, EN 50539-11
Contáctenos
El DS60VGPV-G/51 es una protección DC de Tipo 1+2, muy potente, destinada a ser instalada en las extremidades de las líneas exteriores de una instalación fotovoltaïca. Se recomienda especialmente el usa de esa protección en regiones de alta densidad de descarga, donde el riesgo de impacto directo por un rayo es máximo. El DS60VGPV-G/51 se instala en carril DIN y se conecta en paralelo a la red de alimentación.
Tipo de protección
IEC

1+2
Red

FV 1250 Vdc
Tensión red FV
 Uocstc

1250 Vdc
Tensión máx. FV de operación
 Ucpv

1500 Vdc
Corriente residual
Corriente fuga a la Tierra
 Ipe

Ninguna
Corriente de func. Permanente PV
a tensión Ucpv
 Icpv

Ninguna
Corriente serie
 If

Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In

20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

40 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
 Iimp

12.5 kA
Corriente de rayo máximo total
1 impulso 10/350µs
Itotal

25 kA
Soportabilidad a la corriente de corto-circuito FV
 Iscpv

15 000 A
Modo(s) de conexión

+/-/PE
Modo(s) de protección

Modo Común o Mode Diferenciado
Nivel de protección +/-
@ In (8/20µs)
 Up

5.4 kV
Nivel de protección +/PE (-/PE)
@ In (8/20µs)
 Up

4.7 kV
Tecnología

Tecnología VG (MOV+GSG)
Conexión à la red

Por terminales de tornillos : 6-35 mm²
Formato

Cajas modular unipolar ensamblados
Montaje

Carril DIN simetrico 35 mm (EN 60715)
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP20
Uso exterior

No
Modo de fallo

Desconexión de la protección de la línea FV
Indicador de desconexión

1 indicador mecánico
Teleseñalización

Salida por contacto seco - 250 Vac/0.5 A (AC) - 30 Vdc/3A (DC)
Dimensiones

Ver esquema
Peso

0.67 kg
Conformidad con las normas

IEC 61643-31 / EN 61643-31 / EN 50539-11
Certificación
Desconnectadores térmicos

Interno
Fusible de desconexión

Ninguna
