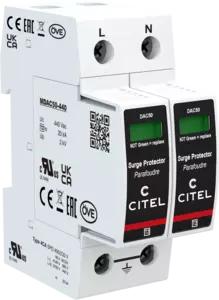

Protección BT de Tipo 2 Monofásica Enchufable
DAC50-20-440
Part Number: 821110412
- Protección unipolar de tipo 2
- In : 20 kA
- Imax : 50 kA
- Módulo individual por fase y enchufable
- Opción teleseñalización
- Conforme a la NF EN 61643-11, IEC 61643-11
Ficha de datos
Las DPS enchufables de Tipo 2 DAC50 se usan principalmente para la protección de las redes de
baja tensión al nivel del tablero principal. El esquema eléctrico integra una asociación de varistores
de alta capacidad equipados con desconexión térmica y sus indicadores asociados ; esas
protecciones garantizan una eficiencia en la protección, una capacidad de descarga y una fiabilidad
máxima.
Los DPS DAC50 están disponibles en versión multipolar y en varias tensiones para proteger las
redes monofásicas o trifásicas.
Seleccionar una referencia :
- DAC50-10-150
- DAC50-10-275
- DAC50-10-320
- DAC50-10-530
- DAC50-10-660
- DAC50-10-760
- DAC50-11-150
- DAC50-11-275
- DAC50-11-320
- DAC50-20-150
- DAC50-20-275
- DAC50-20-320
- DAC50-20-440
- DAC50-20-530
- DAC50-30-150
- DAC50-30-275
- DAC50-30-320
- DAC50-30-440
- DAC50-30-530
- DAC50-30-660
- DAC50-31-150
- DAC50-31-275
- DAC50-31-320
- DAC50-40-150
- DAC50-40-275
- DAC50-40-320
- DAC50-40-440
- DAC50-40-530
| Tipo de protección | 2 | |
| Red | 230 V monofásica | |
| Régimen de neutro | IT | |
| Tensión AC máx. de functionamiento | Uc | 440 Vac |
| Sobretensión temporaria (TOV) 5 sec. | UT | 580 Vac soportado |
| Sobretensión temporaria (TOV) 120 mn | UT | 770 Vac desconexión |
| Corriente residual | Ipe | < 1 mA |
| Corriente serie | If | Ninguna |
| Corriente de descarga nominal | In | 20 kA |
| Corriente de descarga máxima | Imax | 50 kA |
| Corriente de descarga máximal total | Imax Total | 100 kA |
| Modo(s) de protección | L/PE y N/PE | |
| Nivel de protección N/PE | Up N/PE | 2 kV |
| Nivel de protección L/PE | Up L/PE | 2 kV |
| Nivel de protección N/PE para 5 kA | Up-5kA | 1.5 kV |
| Nivel de protección L/PE para 5 kA | Up-5kA | 1.5 kV |
| Corriente de corto-circuito admisible | Isccr | 50 000 A |
| Tecnología | MOV | |
| Configuración protección | Monofásica | |
| Conexión à la red | Por terminales de tornillos : 2.5-25 mm² (35mm² rigido) | |
| Formato | Caja modular desenchufable | |
| Montaje | Carril DIN simetrico 35 mm (DIN 60715) | |
| Material plástico | Termoplástico UL94-V0 | |
| Temperatura de operación | Tu | -40/+85°C |
| Clase de protección | IP20 | |
| Modo de fallo | Desconexión de la red Baja Tensión | |
| Indicador de desconexión | 1 indicador mecánico por polo - Rojo/Verde | |
| Módulo(s) enchufable | MDAC50-440 | |
| Teleseñalización | opción DAC50S-20-440 : por contacto seco | |
| Cableado para señalización remota | 1.5 mm² max. | |
| Tensión / Corriente máx. para indicación remota | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
| Dimensiones | Ver esquema - 2TE (EN43880) |
| Conformidad con las normas | IEC 61643-11 / EN 61643-11 / UL1449 4ed. | |
| Certificación | OVE |
| Desconnectadores térmicos | Interno | |
| Disyuntor diferencial de la instalación | Tipo 'S' o ryardado | |
| Fusibles | 50 A mini. - 125 A max. - Fusibles tipo gG |
