Protección BT de Tipo 2 (o 3) Trifásica+N
DS14-120/G
DS14-120/G
Part Number: 471612
  • Protección multipolar de tipo 2 (o 3)
  • In : 5 kA
  • Imax total : 40 kA
  • Módulo enchufable por fase
  • Opción teleseñalización
  • Conforme a la NF EN 61643-11, CEI 61643-11, UL1449 ed.4
Hoja de instalación

Las protecciones de Tipo 2 DS10 están usadas principalmente para la protección de las redes monofásicas y trifásicas al nivel del tablero secundario, ubicadas despues de una protección de mas alta energía. El esquema eléctrico incluye un varistor con desconexión térmica y son indicador associado. Esa familia de protección puede ser también clasificada como protecciones de Tipo 3, Las protecciones DS10 se combinan para proteger redes monofásicas, trifásicas o trifásicas+Neutro, unas veces asociada, con una una protección específica N/PE.


Tipo de protección 2 (ou 3)
Red 120/208 V trifásica+N
Régimen de neutro TT-TNS
Tensión nominale de línea Un 120 Vac
Tensión AC máx. de functionamiento Uc 150 Vac
Sobretensión temporaria (TOV) 5 sec. UT 180 Vac soportado
Sobretensión temporaria (TOV) 120 mn UT 230 Vac desconexión
Sobretensión temporaria N/PE (TOV Alta Tensión) UT 1200 V/300A/200 ms soportado
Corriente residual Ipe Ninguna
Corriente de func. Permanente Ic 0.5 mA
Corriente serie If Ninguna
Corriente de descarga nominal In 5 kA
Corriente de descarga máxima Imax 10 kA
Corriente de descarga máximal total Imax Total 40 kA
Capacidad en onda combinada (IEC 61643-11) Uoc 10 kV
Prueba en onda combinada IEEE C62.41.1 10 kV
Modo(s) de conexión L/N y N/PE
Modo(s) de protección Modo común/diferenciado
Nivel de protección L/N Up L/N 0.6 kV
Corriente de corto-circuito admisible Isccr 25000 A
Tecnología MOV+GDT
Configuración protección Trifásica+Neutro
Conexión à la red por terminales de tornillos : 2.5-25 mm² / por bus
Formato Caja modular desenchufable
Montaje Carril DIN simetrico 35 mm (DIN 60715)
Material plástico Termoplástico UL94-V0
Temperatura de operación -40/+85°C
Clase de protección IP20
Modo de fallo Desconexión
Indicador de desconexión 1 indicador mecánico por polo
Módulo(s) enchufable DSM10-120 et DSM40G-600
Teleseñalización opción DS14S-120/G : por contacto seco

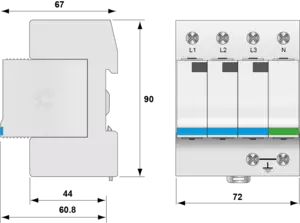

Dimensiones Ver esquema
Conformidad con las normas IEC 61643-11 / EN 61643-11 / UL1449 4ed.
Certificación UL / EAC / TUV
Desconnectadores térmicos Interno
Disyuntor diferencial de la instalación Tipo 'S' o ryardado
Fusibles 20 A min. - 125 A max. - Tipo gG
