Protección BT de Tipo 2 (o 3) Trifásica+N

DS14-120
Código artículo 471602
DS14-120
  • Descubra nuestra última novedad : el DAC15C-40-150
  • Protección multipolar de tipo 2 (o 3)
  • In : 5 kA
  • Imax total : 40 kA
  • Módulo enchufable por fase
  • Opción teleseñalización
  • Conforme a la NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
Las protecciones de Tipo 2 DS10 están usadas principalmente para la protección de las redes monofásicas y trifásicas al nivel del tablero secundario, ubicadas despues de una protección de mas alta energía. El esquema eléctrico incluye un varistor con desconexión térmica y son indicador associado. Esa familia de protección puede ser también clasificada como protecciones de Tipo 3, Las protecciones DS10 se combinan para proteger redes monofásicas, trifásicas o trifásicas+Neutro, unas veces asociada, con una una protección específica N/PE.
Seleccionar una referencia :
Tipo de protección
IEC 2 (o 3)
Red
 120/208 V trifásica+N
Régimen de neutro
 TNS
Tensión nominale de línea
 Un 120 Vac
Tensión AC máx. de functionamiento
Uc 150 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 180 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 230 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe < 2 mA
Corriente de func. Permanente
Corriente permanente a Uc
 Ic 0.5 mA
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 5 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 10 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 40 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc 10 kV
Prueba en onda combinada IEEE C62.41.1
 10 kV
Modo(s) de conexión
 L/PE y N/PE
Modo(s) de protección
 Modo común
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE 0.6 kV
Corriente de corto-circuito admisible
 Isccr 25 000 A
Tecnología
 MOV
Configuración protección
 Trifásica + Neutro
Conexión à la red
 Por terminales de tornillos: 2.5-25 mm² / por bus
Formato
 Caja modular desenchufable
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 1 indicador mecánico por polo
Módulo(s) enchufable
 DSM10-120
Teleseñalización
 opción DS14S-120 : por contacto seco

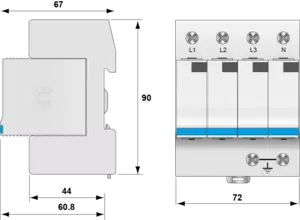

Dimensiones
 Ver esquema
Peso
 0.34 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
 UL Recognized
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 20 A min. - 125 A max. - Fusibles tipo gG
