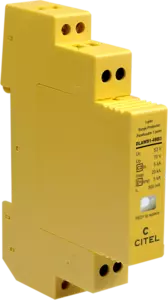

Protección Riel DIN para Datos 1 par - Enchufable

DLAWS1-48D3
Código artículo 6419041
DLAWS1-48D3
  • Protección desenchufable en caja DIN
  • Versión 1 par
  • Protección del conductor del blindaje
  • Indicador de final de vida
  • Enchufable con corte de línea
  • Conforme a la EN 61643-21
Contáctenos
Las protecciones DLAWS1 están diseñadas para proteger los accesos telecom, los automatas, las redes de datos o industriales de las instalaciones. Esas protecciones 1 par vienen con un módulo de protección enchufable lo que permite un mantenimiento sencillo y rápido. Esta versión específica permite un interupción de línea en ausencia del módulo enchufable. Estos productos tienen un indicador de señalización de fallo.
Red
 RNIS-T0, línea 48 V
Tensión nominale de línea
 Un 48 V
Tensión DC máx. de operación
 Uc 53 Vdc
Frecuencia máx.
 f max. > 3 MHz
Perdida de inserción
 < 1 dB
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 20 kA
Inductancia en línea
 No
Modo(s) de protección
 Modo Común o Mode Diferenciado
Nivel de protección
Según categoría de prueba C3 del IEC 61643-21 - Línea/Línea
 Up 70 V
Corriente de choque
Prueba 10/350µs x 2 - categoría D1
Iimp 5 kA
Corriente de descarga nominal
Prueba 8/20µs x 10 - categoria C2
 In 5 kA
Corriente de descarga nominal Línea/Línea
Prueba 8/20µs x 10 - categoria C2
 In L/L 5 kA
Corriente de descarga nominal X-C (Línea/Tierra)
Prueba 8/20µs x 10 - categoria C2
 In L/PE 5 kA
Resistencia en línea
 < 4.7 Ohm
Tipo de red
 Telefonia
Desconexión
 Versión específica (interrupción de línea en ausencia del módulo)
Tecnología
 GDT+Diodo limitador+PTC (Resistor termico) + Resistor
Configuración protección
 1 par + blindaje
Conexión à la red
 Por terminales de tornillos : 0.5-2.5 mm²
Formato
 Caja DIN desenchufable
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Appuerta de línea - interrupción de transmisión - modo de falla 2
Con interrupción de línea en ausencia del módulo
 Sí
Indicador de desconexión
 Luz roja encendida
Módulo(s) enchufable
 DLAWS1M-48D3
Dimensiones
 Ver esquema
Conformidad con las normas
 IEC 61643-21 / EN 61643-21 / UL497A
