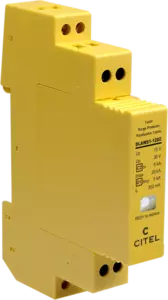

Protección Riel DIN para Datos 1 par - Enchufable

DLAWS1-12D3
Código artículo 6419021
DLAWS1-12D3
  • Protección desenchufable en caja DIN
  • Versión 1 par
  • Protección del conductor del blindaje
  • Indicador de final de vida
  • Enchufable con corte de línea
  • Conforme a la EN 61643-21

Las protecciones DLAWS1 están diseñadas para proteger los accesos telecom, los automatas, las redes de datos o industriales de las instalaciones. Esas protecciones 1 par vienen con un módulo de protección enchufable lo que permite un mantenimiento sencillo y rápido. Esta versión específica permite un interupción de línea en ausencia del módulo enchufable. Estos productos tienen un indicador de señalización de fallo.


Red

RS232, RS485

Tensión nominale de línea
Un

12 V

Tensión DC máx. de operación
Uc

15 Vdc

Frecuencia máx.
f max.

3 MHz

Perdida de inserción

< 1 dB

Corriente máx. De línea @25°C
IL

300 mA

Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax

20 kA

Modo(s) de protección

Modo Común o Mode Diferenciado

Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, X-X (Línea/Línea)
Up

30 V

Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, X-C (Línea/Tierra)
Up

30 V

Corriente de choque
Prueba 10/350µs x 2 - categoría D1
Iimp

5 kA

Corriente de descarga nominal
Prueba 8/20µs x 10 - categoria C2
In

5 kA

Corriente de descarga nominal Línea/Línea
Prueba 8/20µs x 10 - categoria C2
In L/L

5 kA

Corriente de descarga nominal X-C (Línea/Tierra)
Prueba 8/20µs x 10 - categoria C2
In L/PE

5 kA

Resistencia en línea (± 10%)

4.7 Ohm

Tipo de red

Telefonia

Desconexión

Versión específica (interrupción de línea en ausencia del módulo)

Tecnología

GDT+Diodo limitador+PTC (Resistor termico) + Resistor

Configuración protección

1 par + blindaje

Conexión à la red

Por terminales de tornillos : 0.5-2.5 mm²

Formato

Caja DIN desenchufable

Montaje

Carril DIN simetrico 35 mm (EN 60715)

Material plástico

Termoplástico UL94 V-0

Temperatura de operación
Tu

-40/+85°C

Clase de protección

IP20

Modo de fallo

Appuerta de línea - interrupción de transmisión - modo de falla 2

Con interrupción de línea en ausencia del módulo

Indicador de desconexión

Luz roja encendida

Módulo(s) enchufable

DLAWS1M-12D3

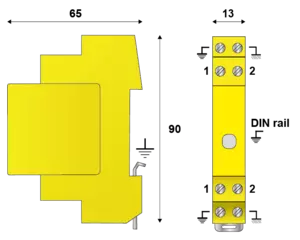

Dimensiones

Ver esquema

Conformidad con las normas

IEC 61643-21 / EN 61643-21 / UL497B

Certificación

UL Listed
