Protección Riel DIN para Telecom/Datos

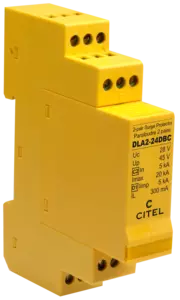

DLA2-24DBC
Protección Riel DIN para Datos 2 pares - Enchufable
DLA2-24DBC
Código artículo
640331
Protección desenchufable en caja DIN
Versión 2 pares
Un : 48 V
Protección del conductor del blindaje
Sin corte de línea
Conforme a la EN 61643-21
Ficha de datos
Hoja de instalación
Tender specifications
Contáctenos
Las protecciones DLA2 están diseñadas para proteger los accesos telecom, los automatas, las redes de datos o industriales de las instalaciones. Los módulos se instalan en un carril DIN simétrico o al nivel de un tablero y son disponibles para la mayoría de las líneas telecom o de automatización. Esas protecciones 2 pares vienen con un módulo de protección enchufable lo que permite un mantenimiento sencillo y rápido
Seleccionar una referencia :
DLA2-06D2
DLA2-06D3
DLA2-06DBC
DLA2-12D3
DLA2-170
DLA2-24D2
DLA2-24D3
DLA2-24DBC
DLA2-48D3
DLA2-48DBC
Características electricas
Característica mecánica
Conformidad con las normas
Schemas
Red
Fipway, WorldFIP, FieldBus-h2
Tensión nominale de línea
Un
24 V
Tensión DC máx. de operación
Uc
28 Vdc
Frecuencia máx.
f max.
> 20 MHz
Perdida de inserción
< 1 dB
Corriente máx. De línea
@25°C
IL
300 mA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax
20 kA
Inductancia en línea (± 10 %)
non
Nivel de protección
@ In (8/20 µs)
Up L/L
75 V
Capacidad máx.
C
< 50 pF
Corriente de choque
Prueba 10/350µs x 2 - categoría D1
Iimp
5 kA
Corriente de descarga nominal
Prueba 8/20µs x 10 - categoria C2
In
5 kA
Resistencia en línea (± 10%)
4.7 Ohm
Tipo de red
Telefonia
Tecnología
GDT+Diodo limitador
Configuración protección
2 pares + blindaje
Conexión à la red
Por terminales de tornillos : 0.5-2.5 mm²
Formato
Caja DIN desenchufable
Montaje
Carril DIN simetrico 35 mm (EN 60715)
Material plástico
Termoplástico UL94 V-0
Temperatura de funcionamiento y almacenamiento
-40/+85°C
Clase de protección
IP20
Modo de fallo
Corto-circuito
Indicador de desconexión
Interrupción de transmisión - modo de defecto 2
Módulo(s) enchufable
DLA2M-48dBC
Dimensiones
Ver esquema
Conformidad con las normas
IEC 61643-21 / EN 61643-21
×
Designación:
Protección Riel DIN para Datos 2 pares - Enchufable
Conformidad con las normas:
IEC 61643-21 / EN 61643-21
Tecnología:
GDT+Diodo limitador
Configuración protección:
2 pares + blindaje
Red:
Fipway, WorldFIP, FieldBus-h2
Tensión DC máx. de operación:
28 Vdc
Corriente de descarga máxima :
20 kA
CITEL
Reference:
DLA2-24DBC
Código artículo:
640331
O equivalente
