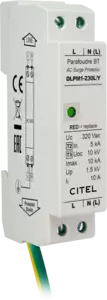

Protección AC para la iluminación LED Clase 1
Part Number: 355923
DLPM1-230L/Y
- Protección de Tipo 2 (o 3) para iluminación LED
- Para red monofásica o bifásica
- Muy compacto (baja perfil)
- Montaje riel DIN
- Conexión terminales de tornillos
- Indicador de deconexión mecánico
- Desconexión AC en final de vida
- Conforme a la EN 61643-11
La gama DLPM es une serie de dispositivo contra sobretensiones de Baja Tensión de montaje DIN diseñados para para ser instalado en interiores de los recortes: su tamaño compacto y altura más baja lo hacen compatible con el montaje DIN de sus cajas. Este gama tiene un indicador de desconexión mecánica.
Certificates
Ficha de datos
|
Tipo de protección
|
IEC | 2+3 |
|
Clase de aislamiento
|
I |
|
|
Red
|
220-240 V Monofásica |
|
|
Régimen de neutro
|
TN |
|
|
Tensión nominale de línea
|
Un | 230-277 Vac |
|
Tensión AC máx. de functionamiento
|
Uc | 320 Vac |
|
Corriente máx. De línea @25°C
|
IL | 10 A |
|
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
|
UT | 335 Vac soportado |
|
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
|
UT | 440 Vac desconexión |
|
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
|
UT | 1200 V/300A/200 ms |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | Ninguna |
|
Corriente de func. Permanente
Corriente permanente a Uc
|
Ic | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 5 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 10 kA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 20 kA |
|
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
|
Uoc | 10 kV / 5 kA |
|
Prueba en onda combinada IEEE C62.41.1
|
10 kV / 10 kA |
|
|
Modo(s) de protección
|
Modo Común o Mode Diferenciado |
|
|
Nivel de protección L/N
@ In (8/20µs)
|
Up L/N | 1.5 kV |
|
Nivel de protección L/PE
@ In (8/20µs)
|
Up L/PE | 1.5 kV |
|
Corriente de corto-circuito admisible
|
Isccr | 10 000 A |
|
Tecnología
|
MOV+GDT |
|
|
Conexión à la red
|
Terminales de tornillos 2.5 mm² max. Conductore de tierra 2 mm² - long. 60 cm |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Material plástico
|
Termoplástico UL94 V-0 |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Desconexión de la red Baja Tensión |
|
|
Indicador de desconexión
|
1 indicador mecánico |
|
|
Indicador de funcionamiento
|
Indicador verde |
|
|
Teleseñalización
|
No |
|
|
Dimensiones
|
Ver esquema |
|
|
Peso
|
0.068 kg |
|
Conformidad con las normas
|
EN 61643-11 / IEC 61643-11 |
|
Desconnectadores térmicos
|
Interno |
|
|
Disyuntor diferencial de la instalación
|
Tipo 'S' o ryardado |
