Protección AC para la iluminación LED Clase 1

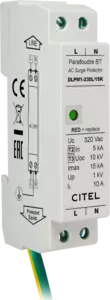

DLPM1-230L/15K
Código artículo 355973
DLPM1-230L/15K
  • Protección de Tipo 2 (o 3) para iluminación LED clase I
  • Para red monofásica de 230 V
  • Máxima eficiencia: nivel de protección Up = 1kV
  • Imax : 15 kA
  • Indicador de deconexión mecánico
  • Muy compacto (baja perfil)
  • Montaje riel DIN
  • Conexión terminales de tornillos
  • Desconexión AC en final de vida
  • Conforme a la EN 61643-11, IEC 61643-11
Contáctenos
La gama DLPM es une serie de dispositivo contra sobretensiones de Baja Tensión de montaje DIN diseñados para para ser instalado en interiores de los recortes: su tamaño compacto y altura más baja lo hacen compatible con el montaje DIN de sus cajas. Este gama tiene un indicador de desconexión mecánica.
Seleccionar una referencia :
Tipo de protección
2 (o 3)
Clase de aislamiento
 I
Red
 220-240 V Monofásica
Régimen de neutro
 TT-TN
Tensión nominale de línea
 Un 230-277 Vac
Tensión AC máx. de functionamiento
Uc 320 Vac
Corriente máx. De línea
@25°C
 IL 10 A
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 440 Vac desconexión
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
 UT 1200 V/300A/200 ms desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 5 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 15 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 20 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc 10 kV / 5 kA
Prueba en onda combinada IEEE C62.41.1
 10 kV / 10 kA
Modo(s) de protección
 Modo Común o Mode Diferenciado
Nivel de protección
Según categoría de prueba C3 del IEC 61643-21 - Línea/Línea
 Up 1 kV
Nivel de protección
Según categoría de prueba C3 del IEC 61643-21 - Línea/PE
 Up 1.5 kV
Corriente de corto-circuito admisible
 Isccr 10 000 A
Tecnología
 MOV+GDT
Conexión à la red
 Terminales de tornillos 2.5 mm² max. Conductore de tierra 2 mm² - long. 60 cm
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 LED verde OFF y corte de red AC
Indicador de tensión/funcionamiento
 Indicador verde
Teleseñalización
 No
Dimensiones
 Ver esquema
Peso
 0.073 kg
Conformidad con las normas
 EN 61643-11 / IEC 61643-11
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
