Protecction BT de tipo 2+3 Unipolar
Part Number: 29421032
DACN30VGS-10-1260
- Protección de tipo 2 + 3
- In : 15 kA
- Tecnología VG
- Sin corriente de fuga
- Soportabilidad optimizada a las sobretensiones temporarias (TOV)
- Teleseñalización
- Conforme a las normas EN 61643-11, IEC 61643-11, UL1449 ed.5
Los protectores monobloc tipo 2+3 DACN30VG están diseñados para proteger las líneas de alimentación de BT de generadores eólicos, etc.
Equipados con la tecnología VG -patentada por CITEL- la gama alcanza un nivel de protección bajo (Up) garantizando la máxima eficacia de protección, así como una ausencia total de corriente de fuga y una alta capacidad de resistencia a las interferencias armónicas, lo que asegura una larga vida útil.
Los protectores de sobretensión DACN30VG están disponibles en versión multipolar para proteger redes monofásicas o trifásicas.
Ficha de datos|
Tipo de protección
|
IEC | 2+3 |
|
Tensión nominale de línea
|
Un | 1140 Vac |
|
Tensión AC máx. de functionamiento
|
Uc | 1260 Vac |
|
Corriente máx. De línea @25°C
|
IL | 100 A |
|
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
|
UT | 1650 Vac soportado |
|
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
|
UT | 2200 Vac desconexión |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | Ninguna |
|
Corriente serie
|
If | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 15 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 30 kA |
|
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
|
Uoc | 6 kV |
|
Nivel de protección
@ In (8/20µs)
|
Up | 4.0 kV |
|
Nivel de protección
@ In (8/20µs)y @ 6 kV (1,2/50 µs)
|
Up | 5.0 kV |
|
Tensión residual a 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 3.2 kV |
|
Corriente de corto-circuito admisible
|
Isccr | 25 000 A |
|
Tipo de red
|
AC |
|
|
Tecnología
|
Tecnología VG (MOV+GSG) |
|
|
Configuración protección
|
Unipolar |
|
|
Conexión à la red
|
Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido) |
|
|
Formato
|
Caja modular monobloc |
|
|
Enchufable
|
No |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Material plástico
|
Termoplástico UL94 V-0 |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Desconexión de la red Baja Tensión |
|
|
Indicador de desconexión
|
1 indicador mecánico - Rojo/Verde |
|
|
Teleseñalización
|
Por contacto seco |
|
|
Cableado para señalización remota
|
1.5 mm² max. |
|
|
Tensión / Corriente máx. para indicación remota
|
250 V / 0.5 A (AC) / 30 V / 3 A (DC) |
|
|

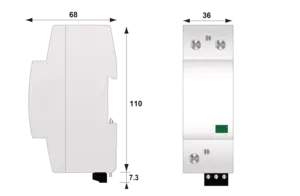

Dimensiones
|
Ver esquema - 2TE (EN43880) |
|
|
Peso
|
0.242 kg |
|
Conformidad con las normas
|
IEC 61643-11 / EN 61643-11 / UL1449 ed.5 |
|
Desconnectadores térmicos
|
Interno |
|
|
Disyuntor diferencial de la instalación
|
Tipo 'S' o ryardado |
|
|
Fusible de desconexión
|
Fusibles tipo gG - 20 A |
