Protección BT de Tipo 1+2+3 Trifásica+N

DACN1-25VGS-40-760
Código artículo 29224012
DACN1-25VGS-40-760
  • Protección trifasica+N de tipo 1 + 2+3
  • VG techologia
  • Monobloc
  • In : 35 kA
  • Iimp : 25 kA (onda 10/350µs)
  • Sin corriente de fuga
  • Teleseñalización
  • Certificado EN 61643-11, IEC 61643-11
Contáctenos
El DACN1-25VG es un SPD tipo 1 + 2 + 3 de servicio extremo diseñado para proteger la línea de alimentación de CA en el cuadro de distribución principal de una instalación equipada con pararrayos, y en la aplicación de turbinas eólicas, el lado de bajo voltaje del transformador y el lado de potencia del convertidor es la aplicación típica. Equipada con la tecnología VG exclusiva de CITEL, la gama alcanza un alto nivel de protección, garantizando una máxima eficiencia de protección, ausencia de corrientes de seguimiento y fuga, una simplificación de uso (no se requiere pararrayos adicional) y una vida útil máxima.
Tipo de protección
1+2+3
Red
 400/690 V Trifásica+N
Tensión AC máx. de functionamiento
Uc 760 Vac
Corriente máx. De línea
@25°C
 IL 100 A
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 1000 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 1325 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe Ninguna
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 35 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 70 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
 Iimp 25 kA
Corriente de rayo máximo total
1 impulso 10/350µs
Itotal 100 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc 6 kV
Energía específica por polo
soportado max. 10/350 µs
 W/R 156 kJ/ohm
Modo(s) de protección
 L/PE y N/PE
Nivel de protección
@ In (8/20µs)y @ 6 kV (1,2/50 µs)
 Up 2.5 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE 2.5 kV
Nivel de protección L/PE para 5 kA
@ 5 kA (8/20µs)
 Up-5kA 1.6 kV
Corriente de corto-circuito admisible
 Isccr 50 000 A
Tecnología
 Tecnología VG (MOV+GSG)
Configuración protección
 Trifásica + Neutro
Conexión à la red
 Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido)
Formato
 Cajas modular unipolar ensamblados
Enchufable
 No
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 1 indicador mecánico por polo - Rojo/Verde
Teleseñalización
 Por contacto seco
Cableado para señalización remota
 1.5 mm² max.
Tensión / Corriente máx. para indicación remota
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones

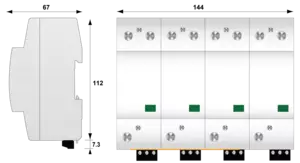

 Ver esquema - 8TE (EN43880)
Peso
 1.920 kg
Conformidad con las normas
 EN 61643-11 / IEC 61643-11
Certificación
 TUV
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 Ensamblaje de fusibles : SFD1-25-40S / o Fusible 315 A tipo gG
