Protección para alimentación continua - 350 Vdc

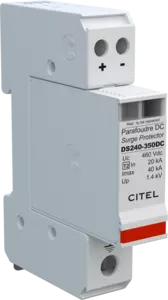

DS240-350DC
Código artículo 310901
DS240-350DC
  • Descubra nuestra última novedad : el DDC40C-20-460
  • Protección para alimentación continua DC o FV
  • 350 Vdc
  • Compacto
  • Imax : 40 kA
  • Módulo enchufable
  • Teleseñalización en opción
Contáctenos
La protección DS210-xxDC se utiliza para la protección de los equipos conectados a alimentaciones continuas. El esquema utilizado está basado en varistores de tensón adaptada a la red, estos vienen equipados de un desconectador térmico con el fin de controlar su eventual final de vida. Una señalización por Led de la presencia de tensión y de la desconexión permite un mantenimiento optimizado. La protección DS210-xxDC se instala en carril DIN simétrico y se conecta en paralelo a la red por proteger.
Seleccionar una referencia :
Tipo de protección
IEC 2
Red
 Red DC o FV 350Vdc
Tensión nominal continua
 Un-dc 350 Vdc
Tensión red FV
 Uocstc 350 Vdc
Tensión AC máx. de functionamiento
Uc 350 Vac
Tensión máx. FV de operación
 Ucpv 460 Vdc
Tensión DC máx. de operación
 Uc 460 Vdc
Corriente máx. De línea
@25°C
 IL 50 A
Corriente residual
Corriente fuga a la Tierra
 Ipe < 0.1 mA
Corriente de func. Permanente
Corriente permanente a Uc
 Ic < 0.1 mA
Corriente de func. Permanente PV
a tensión Ucpv
 Icpv < 0.1 mA
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 40 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 80 kA
Soportabilidad a la corriente de corto-circuito FV
 Iscpv 1000 A
Modo(s) de conexión
 +/-/PE
Modo(s) de protección
 Modo común
Nivel de protección +/PE (-/PE)
@ In (8/20µs)
 Up 1400 V
Tecnología
 MOV
Configuración protección
 2 polos
Conexión à la red
 Por terminales de tornillos : 1.5-10 mm² (conductores activos) y 2.5-25 mm² (tierra)
Formato
 Caja modular desenchufable
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Uso exterior
 No
Modo de fallo
 Desconexión de la red DC
Indicador de desconexión
 2 indicadores mecánicos
Módulo(s) enchufable
 DSM240-350DC
Teleseñalización
 opción DS240S-350DC : por contacto seco
Dimensiones
 Ver esquema
Peso
 0.14 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
 UL Recognized
Desconnectadores térmicos
 Interno
Fusible de desconexión
 Fusible tipo gG - 20 A
