Protección DC tipo 2 (o 3) - 30 V - Desconexión y corte de línea AC

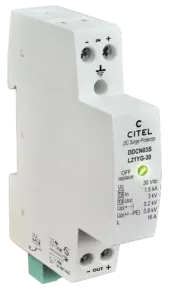

DDCN03S-L21YG-30
Código artículo 70125042
DDCN03S-L21YG-30
  • Protección para alimentación continua DC tipo 2 (o 3)
  • Compactao y económico
  • In/Imax : 1.5 kA/ 3 kA
  • Corriente máx. de línea : 16 A
  • Desconexión del SPD
  • Conexión en paralelo o en serie
  • Teleseñalización
  • Conforme a la NF EN 61643-11, IEC 61643-11

La protección de Tipo 2 o 3 DDCN se utiliza para la protección de los equipos conectados a alimentaciones continuas. La tecnología está basada en la asociación de un descargador de gas y de varistores.


Tensión nominal continua
Un-dc

24 Vdc

Tensión DC máx. de operación
Uc

30 Vdc

Corriente máx. De línea @25°C
IL

16 A

Corriente residual
Corriente fuga a la Tierra
Ipe

Ninguna

Corriente de descarga nominal
15 impulsos 8/20µs
In

1.5 kA

Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax

3 kA

Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
Uoc

3 kV

Modo(s) de conexión

+/-/PE

Nivel de protección +/-
@ In (8/20µs)
Up

0.2 kV

Nivel de protección +/PE (-/PE)
@ In (8/20µs)
Up

0.8 kV

Corriente de corto-circuito admisible
Isccr

10 000 A

Tipo de red

DC

Conexión à la red

Por terminales de tornillos : 1.5-10 mm²

Enchufable

No

Montaje

Carril DIN simetrico 35 mm (EN 60715)

Material plástico

Termoplástico UL94 V-0

Temperatura de operación
Tu

-40/+85°C

Clase de protección

IP20

Uso exterior

No

Modo de fallo

Desconexión y corte de línea AC

Indicador de desconexión

LED verde OFF

Teleseñalización

por contacto NC

Dimensiones

Ver esquema - 1TE (EN43880)

Peso

0.092 kg

Conformidad con las normas

IEC 61643-11 / prIEC 61643-41

Desconnectadores térmicos

Interno

Fusible de desconexión

Fusible tyep gG - 16 A
