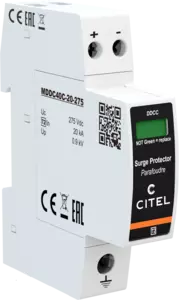

Protección para alimentación continua Tipo 2 - 220 Vdc

DDC40C-20-275

Código artículo 828410911

Available within 3 weeks

Protección para alimentación continua DC tipo 2
Compacto
Imax : 40 kA
Módulo enchufable
Teleseñalización en opción
Conforme a la prIEC 61643-41 y UL1449 ed.5

Contáctenos

Las gamas DDCC son DPS enchufables dedicados a la protección de los equipos conectados a alimentaciones continuas. La tecnología de varistor de alta energía con su sistema de desconexión garantiza una eficiencia de la protección y una fiabilidad máxima. Las protecciones de Tipo 2 DDCC está particularmente compacta y disponible para tensiones de 12 a 350 Vdc.

Seleccionar una referencia :

Características electricas Característica mecánica Conformidad con las normas Desconectadores asociados Schemas

Tipo de protección		2
Red		Red DC 220 Vdc
Tensión red FV	Uocstc	220 Vdc
Tensión AC máx. de functionamiento	Uc	210 Vac
Tensión máx. FV de operación	Ucpv	275 Vdc
Tensión DC máx. de operación	Uc	275 Vdc
Corriente máx. De línea @25°C	IL	20 A
Corriente residual Corriente fuga a la Tierra	Ipe	< 0.1 mA
Corriente de func. Permanente PV a tensión Ucpv	Icpv	< 0.1 mA
Corriente de descarga nominal 15 impulsos 8/20µs	In	20 kA
Corriente de descarga máxima Capacidad máx. En onda 8/20µs por polo	Imax	40 kA
Soportabilidad a la corriente de corto-circuito FV	Iscpv	1000 A
Modo(s) de conexión		+/-/PE
Nivel de protección +/PE (-/PE) @ In (8/20µs)	Up	900 V

Tipo de red		DC
Tecnología		MOV
Conexión à la red		Por terminales de tornillos : 1.5-10 mm² (conductores activos) y 2.5-25 mm² (tierra)
Compacto		Sí
Formato		Caja modular desenchufable
Enchufable		Sí
Montaje		Carril DIN simetrico 35 mm (EN 60715)
Material plástico		Termoplástico UL94 V-0
Temperatura de operación	Tu	-40/+85°C
Clase de protección		IP20
Uso exterior		No
Modo de fallo		Desconexión de la red DC
Indicador de desconexión		1 indicador mecánico - Rojo/Verde
Módulo(s) enchufable		MDDC40C-20-275
Teleseñalización		opción DDC40CS-20-275 : por contacto seco
Dimensiones		Ver esquema - 1TE (EN43880)
Peso		0.140 kg
