Protección unipolar de Tipo 1 y Tipo 2 para 48 Vac

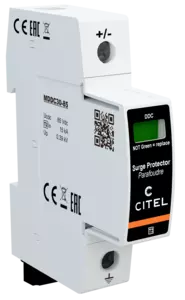

DDC30S-10-85
Código artículo 828110221
DDC30S-10-85
  • Protección para alimentación continua
  • Para applicación de Tipo 1 o Tipo 2
  • In : 15 kA / Imax : 30 kA
  • Iimp : 4kA
  • Modulo enchufable
  • Teleseñalización
  • Conforme a la prIEC 61643-41

Las gamas DDC y DDCC son DPS enchufables dedicados a la protección de los equipos conectados a alimentaciones continuas. La tecnología de varistor de alta energía con su sistema de desconexión garantiza una eficiencia de la protección y una fiabilidad máxima. Las protecciones DDC de Tipo 1 y de Tipo 2 están disponibles para las tensiones 48 y 75 Vdc. La version de Tipo 2 DDCC está particularmente compacta y disponible para tensiones de 12 a 350 Vdc.

Seleccionar una referencia :

Tipo de protección
IEC

1+2

Tensión nominal continua
Un-dc

75 Vdc

Tensión AC máx. de functionamiento
Uc

60 Vac

Tensión DC máx. de operación
Uc

85 Vdc

Corriente residual
Corriente fuga a la Tierra
Ipe

< 0.2 mA

Corriente serie
If

Ninguna

Corriente de descarga nominal
15 impulsos 8/20µs
In

20 kA

Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax

30 kA

Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
Iimp

4 kA

Modo(s) de conexión

+/PE o -/PE

Nivel de protección +/PE (-/PE)
@ In (8/20µs)
Up

390 V / -

Corriente de corto-circuito admisible
Isccr

50 000 A

Tipo de red

DC

Tecnología

MOV

Configuración protección

Unipolar

Conexión à la red

Para terminales tornillos : 2.5-25 mm² +/- : 1.5-10 mm²

Enchufable

Montaje

Carril DIN simetrico 35 mm (EN 60715)

Material plástico

Termoplástico UL94 V-0

Temperatura de operación
Tu

-40/+85°C

Clase de protección

IP20

Uso exterior

No

Modo de fallo

Desconexión de la red DC

Indicador de desconexión

1 indicador mecánico - Rojo/Verde

Módulo(s) enchufable

MDDC30-85

Teleseñalización

Por contacto seco

Dimensiones

Ver esquema - 1TE (EN43880)

Peso

0.070 kg

Conformidad con las normas

Conforme a la prIEC 61643-41

Desconnectadores térmicos

Interno

Fusible de desconexión

50 A min. - 125 A max. - Fusibles tipo gG
