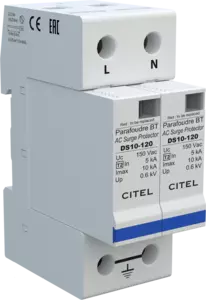

Protección BT de Tipo 2 (o 3) Monofásica

DS12-120
Código artículo 471601
DS12-120
  • Descubra nuestra última novedad : el DAC15C-20-150
  • Protección multipolar de tipo 2 (o 3)
  • In : 5 kA
  • Imax total : 20 kA
  • Módulo enchufable por fase
  • Opción teleseñalización
  • Conforme a la NF EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
Las protecciones de Tipo 2 DS10 están usadas principalmente para la protección de las redes monofásicas y trifásicas al nivel del tablero secundario, ubicadas despues de una protección de mas alta energía. El esquema eléctrico incluye un varistor con desconexión térmica y son indicador associado. Esa familia de protección puede ser también clasificada como protecciones de Tipo 3, Las protecciones DS10 se combinan para proteger redes monofásicas, trifásicas o trifásicas+Neutro, unas veces asociada, con una una protección específica N/PE.
Seleccionar una referencia :
Tipo de protección
IEC

2 (o 3)
Red

120 V monofásica
Régimen de neutro

TN
Tensión nominale de línea
 Un

120 Vac
Tensión AC máx. de functionamiento
Uc

150 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT

180 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT

230 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe

< 1 mA
Corriente de func. Permanente
Corriente permanente a Uc
 Ic

0.5 mA
Corriente serie
 If

Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In

5 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

10 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total

20 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc

10 kV
Prueba en onda combinada IEEE C62.41.1

10 kV
Modo(s) de conexión

L/PE y N/PE
Modo(s) de protección

Modo común
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE

0.6 kV
Corriente de corto-circuito admisible
 Isccr

25 000 A
Tecnología

MOV
Configuración protección

Monofásica
Conexión à la red

Por terminales de tornillos: 2.5-25 mm² / por bus
Formato

Caja modular desenchufable
Montaje

Carril DIN simetrico 35 mm (EN 60715)
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP20
Modo de fallo

Desconexión de la red Baja Tensión
Indicador de desconexión

1 indicador mecánico por polo
Módulo(s) enchufable

DSM10-120
Teleseñalización

opción DS12S-120 : por contacto seco
Dimensiones

Ver esquema
Peso

0.184 kg
Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación

UL Recognized
Desconnectadores térmicos

Interno
Disyuntor diferencial de la instalación

Tipo 'S' o ryardado
Fusible de desconexión

20 A min. - 125 A max. - Fusibles tipo gG
