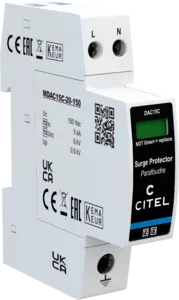

Protección monofásica 120 V - Tipo 2 compacta enchufable
DAC15C-20-150
Part Number: 821610111
- Protección compacta monofásica de tipo 2 (o 3)
- In : 5 kA
- Imax : 15 kA
- Modo común/diferenciado
- Módulo enchufable
- Opción teleseñalización
- Certificado EN 61643-11, IEC 61643-11
- Conforme UL1449 ed.4
Ficha de datos
Los DPS compactos enchufables de Tipo 2 o de Tipo 3 DACC están diseñados para estar
conectados al nivel del tablero principal o de un tablero secundario.
El formato compacto permite una instalación en espacios muy reducidos.
El esquema eléctrico integra una asociación de varistores equipados con desconexión térmica y
sus indicadores asociados ; esas protecciones garantizan una eficiencia de la protección, una
capacidad de descarga y una fiabilidad máxima.
Los DPS DACC están disponibles en 2 capacidades de descarga (DAC15C y DAC40C), en versión
multipolar y en varias tensiones para proteger las redes monofásicas o trifásicas.
Seleccionar una referencia :
| Tipo de protección | 2 (o 3) | |
| Red | 120/208 V | |
| Régimen de neutro | TN | |
| Tensión AC máx. de functionamiento | Uc | 150 Vac |
| Sobretensión temporaria (TOV) 5 sec. | UT | 180 Vac soportado |
| Sobretensión temporaria (TOV) 120 mn | UT | 230 Vac desconexión |
| Corriente residual | Ipe | < 1 mA |
| Corriente serie | If | Ninguna |
| Corriente de descarga nominal | In | 5 kA |
| Corriente de descarga máxima | Imax | 15 kA |
| Corriente de descarga máximal total | Imax Total | 30 kA |
| Capacidad en onda combinada (IEC 61643-11) | Uoc | 10 kV |
| Modo(s) de protección | L/PE | |
| Nivel de protección N/PE | Up N/PE | 0.6 kV |
| Nivel de protección L/PE | Up L/PE | 0.6 kV |
| Corriente de corto-circuito admisible | Isccr | 10 000 A |
| Tecnología | MOV | |
| Configuración protección | Monofásica | |
| Conexión à la red | por terminales de tornillos : L/N = 1.5-10mm² (16 mm² rigido) o PE : 2.5-25mm² (35 mm² rigido) | |
| Formato | Caja modular desenchufable | |
| Montaje | Carril DIN simetrico 35 mm (DIN 60715) | |
| Material plástico | Termoplástico UL94 V-0 | |
| Temperatura de operación | Tu | -40/+85°C |
| Clase de protección | IP20 | |
| Modo de fallo | Desconexión de la red Baja Tensión | |
| Indicador de desconexión | 1 indicador mecánico - Rojo/ Verde | |
| Módulo(s) enchufable | MDAC15C-20-150 | |
| Teleseñalización | opción DAC15CS-20-150 : por contacto seco | |
| Cableado para señalización remota | 1.5 mm² max. | |
| Tensión / Corriente máx. para indicación remota | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
| Dimensiones | Ver esquema - 1TE (EN43880) |
| Conformidad con las normas | IEC 61643-11 / EN 61643-11 / UL1449 ed.4 | |
| Certificación | KEMA / EAC |
| Desconnectadores térmicos | Interno | |
| Disyuntor diferencial de la instalación | Tipo 'S' o ryardado | |
| Fusibles | 20 A min. - 125 A max. - Tipo gG |
