Protección monofásica tipo 2 - Monobloc

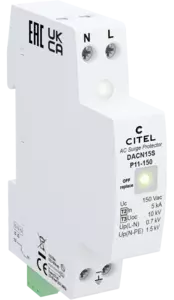

DACN15S-P11-150
Part Number: 70146012
DACN15S-P11-150
  • Protección compacta monofásica de Tipo 2 (o 3)
  • In : 5 kA
  • Imax : 15 kA
  • Modo común/diferenciado
  • Módulo monobloc
  • Teleseñalización
  • Conforme EN 61643-11, IEC 61643-11 y UL1449 ed.5
Contáctenos
Las protecciones contra sobretensiones DACN15-P son utilizables para todas las aplicaciones de Baja Tensión monofásicas. De tipo 2, estos productos alcancen una corriente de descarga nominal (In) de 5 kA y una corriente de descarga máxima (Imax) de 15 kA. De acuerdo con las normas IEC, un producto con una entrada de 5 kA se puede instalar en el panel principal, pero también se puede colocar en el panel secundario, reduciendo el SPD primario. El nuevo producto DACN15-P11-275/INV con una base invertida, permite el cableado inferior para aplicaciones especiales que amplían la serie.
Seleccionar una referencia :
Tipo de protección
2 (o 3)
Red
 120/208 V
Régimen de neutro
 TT-TN
Tensión AC máx. de functionamiento
Uc 150 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 180 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 230 Vac desconexión
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
 UT 1200 V/300A/200 ms soportado
Corriente residual
Corriente fuga a la Tierra
 Ipe Ninguna
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 5 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 15 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc 10 kV
Modo(s) de protección
 L/N y N/PE
Nivel de protección L/N
@ In (8/20µs)
 Up L/N 0.7 kV
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE 1.5 kV
Corriente de corto-circuito admisible
 Isccr 10 000 A
Tecnología
 MOV+GDT
Configuración protección
 Monofásica
Conexión à la red
 Por terminales de tornillos : 1.5-10 mm²
Compacto
 Sí
Formato
 Caja modular monobloc
Enchufable
 No
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 LED verde OFF
Teleseñalización
 por contacto seco
Cableado para señalización remota
 1.5 mm² max.
Tensión / Corriente máx. para indicación remota
 250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones
 Ver esquema - 1TE (EN43880)
Peso
 0.093 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusibles
 20 A min. - 125 A max. - Fusibles tipo gG
