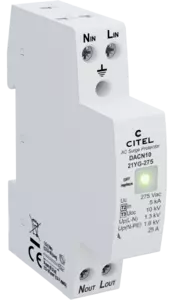

Protección monofásica tipo 2 - Monobloc

DACN10-21YG-275
Código artículo 70114021
DACN10-21YG-275
Availability:
44,00 € (excl. tax)

Available within 3 weeks

  • Protección monofásica compacta de Tipo 2 o 3
  • Monobloc y económico
  • In/Imax : 5 kA/10 kA
  • Corriente máx. de línea : 25 A
  • Conexión en paralelo o en serie
  • Teleseñalización (opción)
  • Conforme EN 61643-11, IEC 61643-11, UL1449 ed.5

La protección de Tipo 2 DACN10 se utiliza para la protección secundaria de los circuitos monofásicos de las instalaciones eléctricas contra las sobretensiones transitorias inducidas por descargas atmosféricas. La tecnología está basada en la asociación de un descargador de gas y de varistores. En cuanto al modo de seguridad, este DPS está equipado con la opción de desconexión y corte de la línea AC. El DACN10 viene con una seguridad térmica interna que desconectará la protección de la red en caso de incidente mayor. La desconexión está señalada por un indicador rojo. Compacta, el DACN10 se instala cerca del equipo por proteger y ofrece una protección en modo común y diferencial. La configuración del DACN10 permite una conexión en paralelo o en serie en la línea. En este caso, la intensidad máxima de la línea es de 16A.

Seleccionar una referencia :

Tipo de protección
IEC

2 (o 3)

Red

230 V monofásica

Régimen de neutro

TN

Tensión AC máx. de functionamiento
Uc

275 Vac

Corriente máx. De línea @25°C
IL

25 A

Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT

335 Vac soportado

Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT

440 Vac desconexión

Corriente residual
Corriente fuga a la Tierra
Ipe

Ninguna

Corriente de descarga nominal
15 impulsos 8/20µs
In

5 kA

Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax

10 kA

Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
Uoc

10 kV

Nivel de protección L/N
@ In (8/20µs)
Up L/N

1.3 kV

Nivel de protección N/PE
@ In (8/20µs)
Up N/PE

1.6 kV

Nivel de protección L/PE
@ In (8/20µs)
Up L/PE

1.6 kV

Corriente de corto-circuito admisible
Isccr

10 000 A

Configuración protección

Monofásica

Conexión à la red

Por terminales de tornillos : 1.5-10 mm²

Enchufable

No

Montaje

Carril DIN simetrico 35 mm (EN 60715)

Material plástico

Termoplástico UL94 V-0

Temperatura de operación
Tu

-40/+85°C

Clase de protección

IP20

Uso exterior

No

Modo de fallo

Desconexión de la red Baja Tensión

Indicador de desconexión

LED verde OFF

Teleseñalización

opción DACN10S-21YG-275

Dimensiones

Ver esquema - 1TE (EN43880)

Peso

0.086 kg

Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 ed.5

Certificación
Desconnectadores térmicos

Interno

Disyuntor diferencial de la instalación

Tipo 'S' o ryardado

Fusible de desconexión

Fusible tipo gG - 25 A
