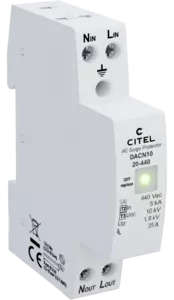

Protección monofásica tipo 2 - Monobloc

DACN10-20-440

Código artículo 70113031

Available within 3 weeks

Protección monofásica compacta de Tipo 2 o 3
Monobloc y económico
In/Imax : 5 kA/10 kA
Corriente máx. de línea : 25 A
Conexión en paralelo o en serie
Teleseñalización (opción)
Conforme a la EN 61643-11, IEC 61643-11, UL1449 ed.5

Contáctenos

La protección de Tipo 2 (o 3) DACN10 se utiliza para la protección secundaria de los circuitos monofásicos de las instalaciones eléctricas contra las sobretensiones transitorias inducidas por descargas atmosféricas. La tecnología está basada en la asociación de un descargador de gas y de varistores. Compacta, el DACN10 se instala cerca del equipo por proteger y ofrece una protección en modo común y diferencial. La configuración del DACN10 permite una conexión en paralelo o en serie en la línea. En este caso, la intensidad máxima de la línea es de 25A. El DACN10 tiene un dispositivo de seguridad térmica interno que desconectará el descargador de sobretensiones de la red en caso de un incidente mayor. Esta desconexión se indica mediante la extinción del LED verde en el panel frontal.

Seleccionar una referencia :

Características electricas Característica mecánica Conformidad con las normas Desconectadores asociados Schemas

Tipo de protección	IEC	2 (o 3)
Red		230 V monofásica
Régimen de neutro		IT-TN
Tensión AC máx. de functionamiento	Uc	440 Vac
Corriente máx. De línea @25°C	IL	25 A
Sobretensión temporaria (TOV) 5 sec. Sin desconexión	UT	580 Vac soportado
Sobretensión temporaria (TOV) 120 mn Sin desconexión o con desconexión de seguridad	UT	770 Vac desconexión
Corriente residual Corriente fuga a la Tierra	Ipe	< 1 mA
Corriente de descarga nominal 15 impulsos 8/20µs	In	5 kA
Corriente de descarga máxima Capacidad máx. En onda 8/20µs por polo	Imax	10 kA
Corriente de descarga máximal total Capacidad máx. total en onda 8/20µs	Imax Total	20 kA
Capacidad en onda combinada (IEC 61643-11) prueba de clase III : 1.2/50µs - 8/20µs	Uoc	10 kV
Nivel de protección N/PE @ In (8/20µs)	Up N/PE	1.6 kV
Nivel de protección L/PE @ In (8/20µs)	Up L/PE	1.6 kV
Corriente de corto-circuito admisible	Isccr	10 000 A

Configuración protección		Monofásica
Conexión à la red		Por terminales de tornillos : 1.5-10 mm²
Enchufable		No
Montaje		Carril DIN simetrico 35 mm (EN 60715)
Material plástico		Termoplástico UL94 V-0
Temperatura de operación	Tu	-40/+85°C
Clase de protección		IP20
Uso exterior		No
Modo de fallo		Desconexión de la red Baja Tensión
Indicador de desconexión		LED verde OFF
Teleseñalización		opción DACN10S-20-440
Dimensiones		Ver esquema - 1TE (EN43880)
Peso		0.090 kg
