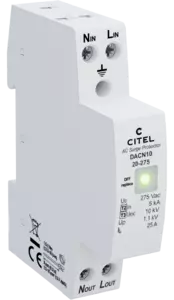

Protección monofásica tipo 2 - Monobloc

DACN10-20-275
Código artículo 70113021
DACN10-20-275
  • Protección monofásica compacta de Tipo 2 o 3
  • Monobloc y económico
  • In/Imax : 5 kA/10 kA
  • Corriente máx. de línea : 25 A
  • Conexión en paralelo o en serie
  • Teleseñalización (opción)
  • Conforme a la EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
La protección de Tipo 2 (o 3) DACN10 se utiliza para la protección secundaria de los circuitos monofásicos de las instalaciones eléctricas contra las sobretensiones transitorias inducidas por descargas atmosféricas. La tecnología está basada en la asociación de un descargador de gas y de varistores. Compacta, el DACN10 se instala cerca del equipo por proteger y ofrece una protección en modo común y diferencial. La configuración del DACN10 permite una conexión en paralelo o en serie en la línea. En este caso, la intensidad máxima de la línea es de 25A. El DACN10 tiene un dispositivo de seguridad térmica interno que desconectará el descargador de sobretensiones de la red en caso de un incidente mayor. Esta desconexión se indica mediante la extinción del LED verde en el panel frontal.
Seleccionar una referencia :
Tipo de protección
2 (o 3)
Red
 230 V monofásica
Régimen de neutro
 TN
Tensión AC máx. de functionamiento
Uc 275 Vac
Corriente máx. De línea
@25°C
 IL 25 A
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 440 Vac desconexión
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
 UT 1200 V/300A/200 ms
Corriente residual
Corriente fuga a la Tierra
 Ipe Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 5 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 10 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 20 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc 10 kV
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE 1.1 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE 1.1 kV
Corriente de corto-circuito admisible
 Isccr 10 000 A
Configuración protección
 Monofásica
Conexión à la red
 Por terminales de tornillos : 1.5-10 mm²
Enchufable
 No
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Uso exterior
 No
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 LED verde OFF
Teleseñalización
 opción DACN10S-20-275
Dimensiones
 Ver esquema - 1TE (EN43880)
Peso
 0.090 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 Fusible tipo gG - 25 A
