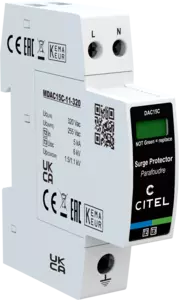

Protección monofásica 230 V - Tipo 2 compacta enchufable

DAC15C-11-320
Part Number: 821620311
DAC15C-11-320
  • Protección compacta monofásica de Tipo 2 (o 3)
  • In : 5 kA
  • Imax : 15 kA
  • Modo común/diferenciado
  • Módulo enchufable
  • Opción teleseñalización
  • Certificado EN 61643-11, IEC 61643-11
  • Conforme UL1449 ed.5

Las sistemas de protectión contra sobretensións (DPS) DAC15C de Tipo 2 o Tipo 3 están diseñados para ser conectados a nivel de panel divisional o TGBT. Su formato compacto permite su instalación en espacios muy reducidos. Los DPSs DAC15C están disponibles con una capacidad de descarga de 15 kA, en configuración monofásica o trifásica y con diferentes tensiones para proteger cualquier tipo de red. Basados en la tecnología varistance equipada con desconectador e indicador asociado, estos DPSs garantizan la máxima eficiencia de protección, capacidad de flujo y fiabilidad.

Seleccionar una referencia :

Tipo de protección
2 (o 3)
Red
230/400 V
Régimen de neutro
TT-TN
Tensión AC máx. de functionamiento
Uc 320 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT 440 Vac desconexión
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
UT 1200 V/300A/200 ms soportado
Corriente residual
Corriente fuga a la Tierra
Ipe Ninguna
Corriente serie
If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
In 5 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax 15 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
Imax Total 30 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
Uoc 10 kV
Modo(s) de protección
L/PE y N/PE
Nivel de protección N/PE
@ In (8/20µs)
Up N/PE 1.5 kV
Nivel de protección
@ In (8/20µs) y @ 6 kV (1,2/50 µs)
Up L/N 1.1 kV
Corriente de corto-circuito admisible
Isccr 10 000 A
Tecnología
MOV+GDT
Configuración protección
Monofásica
Conexión à la red
Por terminales de tornillos : L/N = 1.5-10 mm² (16 mm² rigido) o PE : 2.5-25 mm² (35 mm² rigido)
Compacto
Formato
Caja modular desenchufable
Enchufable
Montaje
Carril DIN simetrico 35 mm (EN 60715)
Material plástico
Termoplástico UL94 V-0
Temperatura de operación
Tu -40/+85°C
Clase de protección
IP20
Modo de fallo
Desconexión de la red Baja Tensión
Indicador de desconexión
1 indicador mecánico - Rojo/Verde
Módulo(s) enchufable
MDAC15C-11-320
Teleseñalización
opción DAC15CS-11-320 : por contacto seco
Cableado para señalización remota
1.5 mm² max.
Tensión / Corriente máx. para indicación remota
250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones
Ver esquema - 1TE (EN43880)
Conformidad con las normas
IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
KEMA / EAC
Desconnectadores térmicos
Interno
Disyuntor diferencial de la instalación
Tipo 'S' o ryardado
Fusibles
20 A min. - 125 A max. - Fusibles tipo gG
