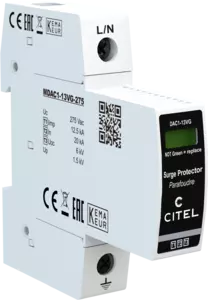

Protección BT de Tipo 1+2 unipolar

DAC1-13VG-10-275
Part Number: 821730211
DAC1-13VG-10-275
  • Protección unipolar de tipo 1 + 2 + 3
  • In : 20 kA
  • Iimp : 12.5 kA (onda 10/350µs)
  • Módulo enchufable
  • Soportabilidad optimizada a las sobretensiones temporarias (TOV)
  • Teleseñalización (opción)
  • Certificado EN 61643-11, IEC 61643-11
  • Conforme UL1449 ed.5

Los DAC1-13VG son DPS enchufables de Tipo 1+2+3, de alta capacidad, diseñados para ser instalados en la entrada de la instalación de Baja Tensión en caso de presencia de pararrayos en la estructura. La tecnología patentada VG de CITEL permite eliminar por completo la corriente de fuga y la corriente de seguimiento, ofrecer una capacidad de descarga máxima, un nivel de protección optimizado, un uso simplificado ( no se requiere un DPS adicional) y una duración de vida máxima. A la luz de una capacidad de descarga elevada, los DPS DAC1-13VG son particularmente compactos y protegen las redes monofásicas o trifásicas.

Seleccionar una referencia :

Tipo de protección
1+2+3
Tensión AC máx. de functionamiento
Uc 275 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT 440 Vac soportado
Corriente residual
Corriente fuga a la Tierra
Ipe Ninguna
Corriente serie
If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax 50 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
Iimp 12.5 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
Uoc 6 kV
Energía específica por polo
soportado max. 10/350 µs
W/R 40 kJ/ohm
Nivel de protección
@ In (8/20µs)y @ 6 kV (1,2/50 µs)
Up 1.5 kV
Tensión residual a 5 kA
@ 5 kA (8/20µs)
Up-5kA 0.7 kV
Corriente de corto-circuito admisible
Isccr 50 000 A
Tipo de red
AC
Tecnología
Tecnología VG (MOV+GSG)
Configuración protección
Unipolar
Conexión à la red
Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido)
Formato
Caja modular desenchufable
Enchufable
Montaje
Carril DIN simetrico 35 mm (EN 60715)
Material plástico
Termoplástico UL94 V-0
Temperatura de operación
Tu -40/+85°C
Clase de protección
IP20
Modo de fallo
Desconexión de la red Baja Tensión
Indicador de desconexión
1 indicador mecánico - Rojo/Verde
Módulo(s) enchufable
MDAC1-13VG-275
Teleseñalización
opción DAC1-13VGS-10-275 : por contacto seco
Cableado para señalización remota
1.5 mm² max.
Tensión / Corriente máx. para indicación remota
250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones
Ver esquema - 1TE (EN43880)
Conformidad con las normas
IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
KEMA / EAC
Desconnectadores térmicos
Interno
Disyuntor diferencial de la instalación
Tipo 'S' o ryardado
Fusibles
125 A min. - 315 A max. - Fusibles tipo gG
