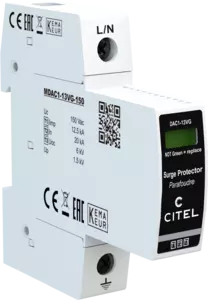

Protección BT de Tipo 1+2 unipolar
DAC1-13VG-10-150
Part Number: 821730111
- Protección unipolar de tipo 1 + 2 + 3
- In : 20 kA
- Iimp : 12.5 kA (onda 10/350µs)
- Módulo enchufable
- Soportabilidad optimizada a las sobretensiones temporarias (TOV)
- Teleseñalización (opción)
- Certificado EN 61643-11, IEC 61643-11
- Conforme UL1449 ed.4
Ficha de datos
Los DAC1-13VG son DPS enchufables de Tipo 1+2+3, de alta capacidad, diseñados para ser
instalados en la entrada de la instalación de Baja Tensión en caso de presencia de pararrayos
en la estructura.
La tecnología patentada VG de CITEL permite eliminar por completo la corriente de fuga y la
corriente de seguimiento, ofrecer una capacidad de descarga máxima, un nivel de protección
optimizado, un uso simplificado ( no se requiere un DPS adicional) y una duración de vida
máxima.
A la luz de una capacidad de descarga elevada, los DPS DAC1-13VG son
particularmente compactos y protegen las redes monofásicas o trifásicas.
Seleccionar una referencia :
- DAC1-13VG-10-150
- DAC1-13VG-10-275
- DAC1-13VG-10-320
- DAC1-13VG-11-150
- DAC1-13VG-11-275
- DAC1-13VG-11-320
- DAC1-13VG-20-150
- DAC1-13VG-20-275
- DAC1-13VG-20-320
- DAC1-13VG-30-150
- DAC1-13VG-30-275
- DAC1-13VG-30-320
- DAC1-13VG-31-150
- DAC1-13VG-31-275
- DAC1-13VG-31-320
- DAC1-13VG-40-150
- DAC1-13VG-40-275
- DAC1-13VG-40-320
| Tipo de protección | 1+2+3 | |
| Tensión AC máx. de functionamiento | Uc | 150 Vac |
| Sobretensión temporaria (TOV) 5 sec. | UT | 180 Vac soportado |
| Sobretensión temporaria (TOV) 120 mn | UT | 230 Vac soportado |
| Corriente residual | Ipe | Ninguna |
| Corriente serie | If | Ninguna |
| Corriente de descarga nominal | In | 20 kA |
| Corriente de descarga máxima | Imax | 50 kA |
| Corriente de rayo máximo por polo | Iimp | 12.5 kA |
| Capacidad en onda combinada (IEC 61643-11) | Uoc | 6 kV |
| Energía específica por polo | W/R | 40 kJ/ohm |
| Nivel de protección | Up | 1.5 kV |
| Tensión residual a 5 kA | Up-5kA | 0.4 kV |
| Corriente de corto-circuito admisible | Isccr | 50 000 A |
| Tecnología | Tecnología VG (MOV+ GSG) | |
| Configuración protección | Unipolar | |
| Conexión à la red | Por terminales de tornillos : 2.5-25 mm² (35mm² rigido) | |
| Formato | Caja modular desenchufable | |
| Montaje | Carril DIN simetrico 35 mm (DIN 60715) | |
| Material plástico | Termoplástico UL94-V0 | |
| Temperatura de operación | Tu | -40/+85°C |
| Clase de protección | IP20 | |
| Modo de fallo | Desconexión de la red Baja Tensión | |
| Indicador de desconexión | Indicador mecánico Verde / Rojo | |
| Módulo(s) enchufable | MDAC1-13VG-150 | |
| Teleseñalización | opción DAC1-13VGS-10-150 : por contacto seco | |
| Cableado para señalización remota | 1.5 mm² max. | |
| Tensión / Corriente máx. para indicación remota | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
| Dimensiones | Ver esquema - 1TE (EN43880) | |
| Peso | 0.145 kg |
| Conformidad con las normas | IEC 61643-11 / EN 61643-11 / UL1449 4ed. | |
| Certificación | KEMA / EAC |
| Desconnectadores térmicos | Interno | |
| Disyuntor diferencial de la instalación | Tipo 'S' o ryardado | |
| Fusibles | 125 A min - 315 A max - Fusibles tipo gG |
