Protección AC/DATA para la iluminación LED class 2

MLP2-230S-P/RS
Código artículo 721242
MLP2-230S-P/RS

Dispositivo especialmente desarrollado para proteger las fuentes de alimentación monofásicas combinadas (fase de control):

  • Muchas variantes disponibles según la aplicación
  • Borne tornillo o cable
  • Índice de protección IP65
  • Para las aplicaciones de las clases de protección I o II
  • Uoc: 10 kV
  • Imax: 10 kA para las exigencias exteriores más elevadas según IEEE y ANSI
  • Señalización de error óptico

Gama MLP es una gama completa de protección AC contra sobretensiones diseñada para sistemas de iluminación LED. Unas versiones están equipadas en opción de una protección de linea datos (RS485, 1-10V o DALI) para ofrecer una solución completa para sistemas de LED con las líneas de control. Los protectores son disponibles en diferentes clases de aislamiento (Clase 1, Clase 2) y tipos de conexión (cable o conectores). Resulta que la gama MLP responde a todas las configuraciones con la máxima eficiencia existente.


Tipo de protección
IEC

2+3

Clase de aislamiento

II

Red

AC : 220-240 V monofásica I Data : RS485 o 0-10V

Régimen de neutro

TT-TN

Tensión nominale de línea
Un

230-277 Vac

Tensión nominale de línea
Un

12 V

Tensión AC máx. de functionamiento
Uc

AC : 305 Vac I DATA : 15 Vac

Frecuencia máx.
f max.

DATA : 10 MHz

Perdida de inserción

< 1dB

Corriente máx. De línea @25°C
IL

AC : 2.5 A I DATA : 300mA

Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
UT

335 Vac soportado

Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
UT

440 Vac desconexión

Corriente residual
Corriente fuga a la Tierra
Ipe

Ninguna

Corriente serie
If

Ninguna

Corriente de descarga nominal
15 impulsos 8/20µs
In

AC : 5kA I DATA : 5 kA

Corriente de descarga nominal
15 impulsos 8/20µs
In

5 kA

Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
Imax

AC : 10 kA I DATA : 200 kA

Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
Imax Total

AC : 20 kA

Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
Uoc

10 kV / 5 kA

Prueba en onda combinada IEEE C62.41.1

10 kV / 10 kA

Modo(s) de protección

Modo Diferenciado

Nivel de protección
@ In (8/20µs)
Up

DATA : 30 V

Nivel de protección L/N
@ In (8/20µs)
Up L/N

1.5 kV

Nivel de protección L/PE
@ In (8/20µs)
Up L/PE

1.5 kV

Corriente de corto-circuito admisible
Isccr

10 000 A

Tipo de red

AC / Data

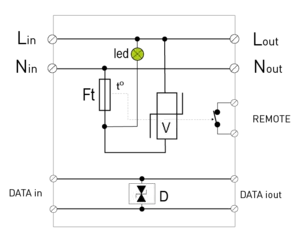

Tecnología

MOV+GDT

Conexión à la red

Por terminales de tornillos : 1.5 mm² max.

Montaje

Sobre pletina

Material plástico

Termoplástico UL94 V-0

Temperatura de operación
Tu

-40/+85°C

Clase de protección

IP20

Modo de fallo

Desconexión y continuidad AC

Indicador de desconexión

LED verde OFF y teleseñalización

Indicador de funcionamiento

Led verde ON

Teleseñalización

si : contacto seco NO

Dimensiones

Ver esquema

Conformidad con las normas

IEC 61643-21 / EN 61643-21 / UL1449 ed.5

Desconnectadores térmicos

Interno

Disyuntor diferencial de la instalación

Tipo 'S' o ryardado
