DPS para red POE++ con conector RJ45
Part Number: 581545
MJ8-POE-A/SD
- Protección POE++ para uso interior
- Gigabit Ethernet (Cat.5E)
- Soporte de montaje para montaje en medio ambiente vibratorio
- Conectores RJ45 blindados
- Corriente de descarga : 2 kA
- Conforme a la norma IEC 61643-21, EN 61643-21

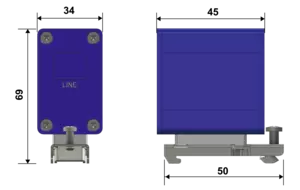

MJ8-POE-A/SD está diseñado con un soporte de montaje DIN-Rail muy robusto para adaptarse a entornos que reciben vibraciones, como las turbinas eólicas.
Este producto está diseñada para proteger los equipos conectados a la red Ethernet POE++ (Power Over Ethernet) contra sobretensiones transitorias.
Se instala en una red cuya velocidad de transmisión de datos puede alcanzar 1000 Mbps.
El protector viene equipado con conectores RJ45 blindados.
Seleccionar una referencia :
MJ8-POE-A/SD
Ficha de datos|
Red
|
Gigabit Ethernet (Cat.5E) |
|
|
Tensión nominale de línea
|
Un | 48 Vdc |
|
Tensión DC máx. de operación
|
Uc | 60 Vdc |
|
Frecuencia máx.
|
f max. | 250 MHz |
|
Velocidad máx.
|
10/100/1000 Mbps |
|
|
Perdida de inserción
|
< 1 dB |
|
|
Corriente máx. De línea @25°C
|
IL | 2 A |
|
Máx. Potencia POE (4PPOE)
|
90 W |
|
|
Corriente de descarga nominal X-C (Línea/Tierra)
Prueba 8/20µs x 10 - categoria C2
|
In L/PE | 2000 A |
|
Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, Y-Y (Línea/Línea)
|
Up | 70 V |
|
Nivel de protección
C3 (10/1000μs), 300 aplicaciones@10 A, Y-C (Línea/Tierra)
|
Up | 70 V |
|
Corriente de choque
Prueba 10/350µs x 2 - categoría D1
|
Iimp | 500 A |
|
Corriente de descarga nominal Línea/Línea
Prueba 8/20µs x 10 - categoria C2
|
In L/L | 500 A |
|
Tecnología
|
GDT+Diodo limitador |
|
|
Configuración protección
|
8 hilos + blindaje |
|
|
Conexión à la red
|
Conector blindaje RJ45 Hembra entrada/salida |
|
|
Formato
|
Caja metálica con conectores entrada/salida |
|
|
Montaje
|
Por hilo, brida o Riel DIN |
|
|
Accesorio(s) suministrado(s)
|
Adaptador para raíl DIN, Tornillo, Tuerca de tornillo, Placa de puesta a tierra, Tornillo avellanado, terminal de cable |
|
|
Material plástico
|
Aluminio |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Corto-circuito - interrupción de transmisión |
|
|
Indicador de desconexión
|
Interrupción de transmisión - modo de defecto 2 |
|
|
Pin out
|
(1-2)(3-6)(4-5)(7-8) |
|
|
Dimensiones
|
Ver esquema |
|
|
Peso
|
0.120 kg |
|
Conformidad con las normas
|
IEC 61643-21 / EN 61643-21 / IEEE 802-3af/3at/3bt |
|
|
Normas ambientales
|
EU RoHS |
