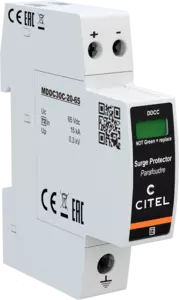

Protección para alimentación continua tipo 2 -48 Vdc
Part Number: 828310111
DDC30C-20-65
- Protección para alimentación continua DC tipo 2
- Compacto
- Imax : 30 kA
- Módulo enchufable
- Teleseñalización en opción
- Conforme a la prIEC 61643-41 y UL1449 ed.5
Certificates
Ficha de datos
|
Tipo de protección
|
IEC | 2 |
|
Red
|
Red DC 48 Vdc |
|
|
Tensión red FV
|
Uocstc | 48 Vdc |
|
Tensión AC máx. de functionamiento
|
Uc | 50 Vac |
|
Tensión máx. FV de operación
|
Ucpv | 65 Vdc |
|
Tensión DC máx. de operación
|
Uc | 65 Vdc |
|
Corriente máx. De línea @25°C
|
IL | 20 A |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | < 0.2 mA |
|
Corriente de func. Permanente PV
a tensión Ucpv
|
Icpv | < 0.1 mA |
|
Corriente serie
|
If | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 15 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 30 kA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 60 kA |
|
Soportabilidad a la corriente de corto-circuito FV
|
Iscpv | 1000 A |
|
Modo(s) de conexión
|
+/-/PE |
|
|
Nivel de protección +/PE (-/PE)
@ In (8/20µs)
|
Up | 300 V |
|
Corriente de corto-circuito admisible
|
Isccr | 10 000 A |
|
Tipo de red
|
DC |
|
|
Tecnología
|
MOV |
|
|
Conexión à la red
|
Por terminales de tornillos : 1.5-10 mm² (conductores activos) y 2.5-25 mm² (tierra) |
|
|
Compacto
|
Sí |
|
|
Formato
|
Caja modular desenchufable |
|
|
Enchufable
|
Sí |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Material plástico
|
Termoplástico UL94 V-0 |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Uso exterior
|
No |
|
|
Modo de fallo
|
Desconexión de la red DC |
|
|
Indicador de desconexión
|
1 indicador mecánico - Rojo/Verde |
|
|
Módulo(s) enchufable
|
MDDC30C-20-65 |
|
|
Teleseñalización
|
opción DDC30CS-20-65 : por contacto seco |
|
|
Dimensiones
|
Ver esquema - 1TE (EN43880) |
|
|
Peso
|
0.100 kg |
|
Conformidad con las normas
|
prIEC 61643-41 y UL1449 ed.5 |
|
Desconnectadores térmicos
|
Interno |
|
|
Fusible de desconexión
|
50 A min. - 125 A max. - Fusibles tipo gG |
