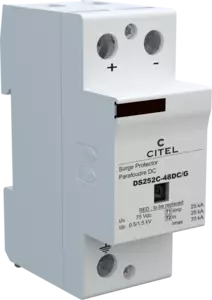

Protección bipolar de Tipo 1 y Tipo 2 para 48 Vdc
Part Number: 3415
DS252C-48DC/G
- Protección bipolar 48 Vdc
- Para aplicación de Tipo 1 e Tipo 2
- In 25 kA / Imax 70 kA
- Teleseñalización
- Iimp 25 kA
- Conforme a la IEC 61643-11 y EN61643-11
Ficha de datos|
Tipo de protección
|
IEC | 1+2 |
|
Red
|
48 Vdc |
|
|
Tensión nominale de línea
|
Un | 48 Vdc |
|
Tensión nominal continua
|
Un-dc | 48 Vdc |
|
Tensión DC máx. de operación
|
Uc | 75 Vdc |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | Ninguna |
|
Corriente de func. Permanente
Corriente permanente a Uc
|
Ic | Ninguna |
|
Corriente serie
|
If | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 25 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 70 kA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 140 kA |
|
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
|
Iimp | 25 kA |
|
Corriente de rayo máximo total
1 impulso 10/350µs
|
Itotal | 50 kA |
|
Energía específica por polo
soportado max. 10/350 µs
|
W/R | 156 kJ/ohm |
|
Modo(s) de conexión
|
+/- y +/PE |
|
|
Modo(s) de protección
|
Modo Común o Mode Diferenciado |
|
|
Nivel de protección +/-
@ In (8/20µs)
|
Up | 0.5 kV |
|
Nivel de protección +/PE (-/PE)
@ In (8/20µs)
|
Up | 1.5 kV |
|
Corriente de corto-circuito admisible
|
Isccr | 50 000 A |
|
Tecnología
|
MOV+GDT |
|
|
Configuración protección
|
2 polos |
|
|
Conexión à la red
|
Por terminales de tornillos : 6-35 mm² / por bus |
|
|
Formato
|
Cajas modular unipolar ensamblados |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Material plástico
|
Termoplástico UL94 V-0 |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Desconexión de la red DC |
|
|
Indicador de desconexión
|
1 indicador mecánico |
|
|
Módulo(s) enchufable
|
DSM70R-48DC |
|
|
Teleseñalización
|
Por contacto seco |
|
|

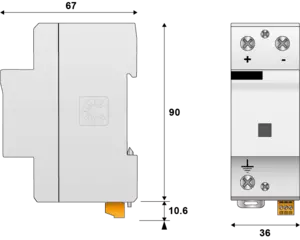

Dimensiones
|
Ver esquema |
|
|
Peso
|
0.205 kg |
|
Conformidad con las normas
|
IEC 61643-11 / EN 61643-11 / UL1449 ed.5 |
|
|
Certificación
|
cRUus |
|
|
Normas ambientales
|
EU RoHS |
|
Desconnectadores térmicos
|
Interno |
|
|
Fusible de desconexión
|
Fusibles tipo gG - 315 A |
