Protección BT de Tipo 2 Monofásica

DS74R-120/G
Código artículo 491612
  • Descubra nuestra última novedad : el DAC80-31-150
  • Protección mutipolar de tipo 2
  • In : 30 kA
  • Imax total : 70 kA
  • Módulo individual por fase y desenchufable
  • Opción teleseñalización
  • Conforme a la EN 61643-11, IEC 61643-11, UL1449 ed.5
Contáctenos
Las protecciones de Tipo 2 DS70R están usadas principalmente para la protección contra las sobretensiones transitorias, de las redes monofásicas y trifásicas al nivel del tablero principal. El esquema eléctrico integra una asociación de varistores de alta capacidad equipados con desconexión térmica y los indicadores asociados : ese montaje permite garantizar una capacidad de drenaje reinforzada. Las protecciones DS70R se instalan en versión multipolar para proteger las redes monofásicas, trifásicas o trifásicas+neutro. Se conectan entre conductores activos (fase(s) y neutro) y la red de tierra (PE).
Seleccionar una referencia :
Tipo de protección
IEC

2
Red

120/208 V trifásica+N
Régimen de neutro

TT-TNS
Tensión nominale de línea
 Un

120 Vac
Tensión AC máx. de functionamiento
Uc

150 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT

180 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT

230 Vac desconexión
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
 UT

1200 V/300A/200 ms soportado
Corriente residual
Corriente fuga a la Tierra
 Ipe

Ninguna
Corriente de func. Permanente
Corriente permanente a Uc
 Ic

< 1 mA
Corriente serie
 If

Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In

30 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

70 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total

70 kA
Modo(s) de conexión

L/N y N/PE
Modo(s) de protección

Modo Común o Mode Diferenciado
Tensión residual a 5 kA
@ 5 kA (8/20µs)
 Up-5kA

0.6 kV
Nivel de protección L/N
@ In (8/20µs)
 Up L/N

1 kV
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE

1.5 kV
Tensión residual a 10 kA
@ 8/20µs
 Up-10kA

0.7 kV
Corriente de corto-circuito admisible
 Isccr

25 000 A
Tecnología

MOV
Configuración protección

Trifásica + Neutro
Conexión à la red

Por terminales de tornillos: 2.5-25 mm² / por bus
Formato

Caja modular desenchufable
Montaje

Carril DIN simetrico 35 mm (EN 60715)
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP20
Modo de fallo

Desconexión de la red Baja Tensión
Indicador de desconexión

2 indicadores mecánicos por polo
Módulo(s) enchufable

DSM70R-120 + DSM70G-600
Teleseñalización

opción DS74RS-120/G : por contacto seco

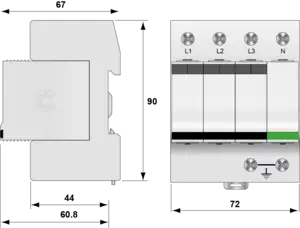

Dimensiones

Ver esquema
Peso

0.368 kg
Conformidad con las normas

IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación

UL Recognized
Desconnectadores térmicos

Interno
Disyuntor diferencial de la instalación

Tipo 'S' o ryardado
Fusible de desconexión

100 A min. - 125 A max. - Fusibles tipo gG
