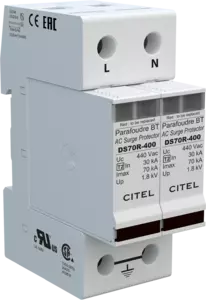

Protección BT de Tipo 2 Monofásica

DS72R-400
Código artículo 491401
DS72R-400
Availability:
179,00 € (excl. tax)
Add to cart

Available within 3 weeks

  • Descubra nuestra última novedad : el DAC80-20-440
  • Protección mutipolar de tipo 2
  • In : 30 kA
  • Imax total : 140 kA
  • Módulo individual por fase y desenchufable
  • Opción teleseñalización
  • Conforme a la NF EN 61643-11, IEC 61643-11
  • Aprobado UL1449 ed.5
Contáctenos
Las protecciones de Tipo 2 DS70R están usadas principalmente para la protección contra las sobretensiones transitorias, de las redes monofásicas y trifásicas al nivel del tablero principal. El esquema eléctrico integra una asociación de varistores de alta capacidad equipados con desconexión térmica y los indicadores asociados : ese montaje permite garantizar una capacidad de drenaje reinforzada. Las protecciones DS70R se instalan en versión multipolar para proteger las redes monofásicas, trifásicas o trifásicas+neutro. Se conectan entre conductores activos (fase(s) y neutro) y la red de tierra (PE).
Seleccionar una referencia :
Tipo de protección
IEC 2
Red
 230 V monofásica
Régimen de neutro
 IT
Tensión nominale de línea
 Un 400 Vac
Tensión AC máx. de functionamiento
Uc 440 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 580 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 770 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe < 2 mA
Corriente de func. Permanente
Corriente permanente a Uc
 Ic < 1 mA
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 30 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 70 kA
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
 Imax Total 140 kA
Modo(s) de conexión
 L/PE y N/PE
Modo(s) de protección
 Modo común
Tensión residual a 5 kA
@ 5 kA (8/20µs)
 Up-5kA 1.2 kV
Nivel de protección N/PE
@ In (8/20µs)
 Up N/PE 1.8 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE 1.8 kV
Tensión residual a 10 kA
@ 8/20µs
 Up-10kA 1.4 kV
Corriente de corto-circuito admisible
 Isccr 25 000 A
Tecnología
 MOV
Configuración protección
 Monofásica
Conexión à la red
 Por terminales de tornillos: 2.5-25 mm² / por bus
Formato
 Caja modular desenchufable
Montaje
 Carril DIN simetrico 35 mm (EN 60715)
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 2 indicadores mecánicos por polo
Módulo(s) enchufable
 DSM70R-400
Teleseñalización
 opción DS72RS-400 : por contacto seco
Dimensiones
 Ver esquema
Peso
 0.278 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Certificación
 CSA / UL
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 100 A min. - 125 A max. - Fusibles tipo gG
