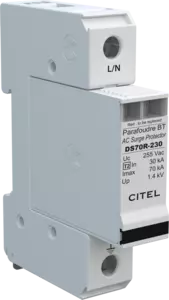

Protección BT de Tipo 2 Unipolar
Part Number: 3214011
DS71R-230
- Descubra nuestra última novedad : el DAC80-10-275
- Protección unipolar de tipo 2
- In : 30 kA
- Imax : 70 kA
- Módulo individual por fase y desenchufable
- Opción teleseñalización
- Conforme a la NF EN 61643-11, IEC 61643-11
- Aprobado por UL1449 ed.5
Las protecciones de Tipo 2 DS70R están usadas principalmente para la protección contra las sobretensiones transitorias, de las redes monofásicas y trifásicas al nivel del tablero principal.
El esquema eléctrico integra una asociación de varistores de alta capacidad equipados con desconexión térmica y los indicadores asociados : ese montaje permite garantizar una capacidad de drenaje reinforzada.
Las protecciones DS70R se instalan en versión multipolar para proteger las redes monofásicas, trifásicas o trifásicas+neutro.
Se conectan entre conductores activos (fase(s) y neutro) y la red de tierra (PE).
Certificates
Ficha de datos
|
Tipo de protección
|
IEC | 2 |
|
Red
|
230/400 V |
|
|
Tensión nominale de línea
|
Un | 230 Vac |
|
Tensión AC máx. de functionamiento
|
Uc | 255 Vac |
|
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
|
UT | 335 Vac soportado |
|
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
|
UT | 440 Vac desconexión |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | < 1 mA |
|
Corriente serie
|
If | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 30 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 70 kA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 70 kA |
|
Modo(s) de conexión
|
L/N o N/PE |
|
|
Modo(s) de protección
|
Modo Común o Mode Diferenciado |
|
|
Nivel de protección
@ In (8/20µs)
|
Up | 1.4 kV |
|
Tensión residual a 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 1 kV |
|
Corriente de corto-circuito admisible
|
Isccr | 25 000 A |
|
Tecnología
|
MOV |
|
|
Configuración protección
|
Unipolar |
|
|
Conexión à la red
|
Por terminales de tornillos: 2.5-25 mm² / por bus |
|
|
Formato
|
Caja modular desenchufable |
|
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) |
|
|
Material plástico
|
Termoplástico UL94 V-0 |
|
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 |
|
|
Modo de fallo
|
Desconexión de la red Baja Tensión |
|
|
Indicador de desconexión
|
2 indicadores mecánicos por polo |
|
|
Módulo(s) enchufable
|
DSM70R-230 |
|
|
Teleseñalización
|
opción DS71RS-230 : por contacto seco |
|
|
Dimensiones
|
Ver esquema |
|
|
Peso
|
0.127 kg |
|
Conformidad con las normas
|
IEC 61643-11 / EN 61643-11 / UL1449 ed.5 |
|
|
Certificación
|
cRUus |
|
Desconnectadores térmicos
|
Interno |
|
|
Disyuntor diferencial de la instalación
|
Tipo 'S' o ryardado |
|
|
Fusible de desconexión
|
100 A min. - 125 A max. - Fusibles tipo gG |
